Cordatrice - Pagina 2 Empty Re: Cordatrice

Messaggio Da gino arcuri Lun 30 Dic 2013 - 20:30

Salve!

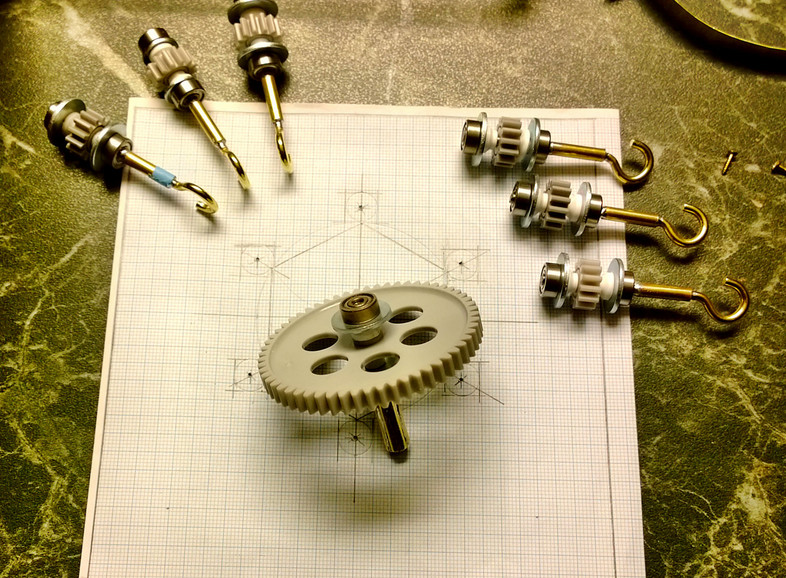

qualche particolare sulla realizzazione dei ganci

Cordatrice - Pagina 2 3110
Cordatrice - Pagina 2 3210
Cordatrice - Pagina 2 3310
Cordatrice - Pagina 2 3410

_________________
Da piccolo ero molto attratto da tutto ciò che raffigurasse riproduzioni miniaturizzate;
principalmente affascinato dai vascelli con i loro cannoni, le loro vele e tutto quel groviglio di fili di cui non capivo molto e mi chiedevo se fossero veramente tutti necessari.
gino arcuri
gino arcuri
Utente sostenitore
Utente sostenitore


Torna in alto Andare in basso

Cordatrice - Pagina 2 Empty Re: Cordatrice

Messaggio Da Armando54 Lun 30 Dic 2013 - 20:38

Ciao Gino, bel lavoro!!
Una curiosità, come hai bloccato il gancio sul tubetto e questo a sua volta sull'asse dell'ingranaggio?

_________________
Cordatrice - Pagina 2 911892 Armando



Cordatrice - Pagina 2 Progre10Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Cordatrice - Pagina 2 Progre10Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
Cordatrice - Pagina 2 Progre10E-mail moderazione: moderazione@scuoladimodellismo.it
Armando54
Armando54
Moderatore sostenitore
Moderatore sostenitore


Torna in alto Andare in basso

Cordatrice - Pagina 2 Empty Re: Cordatrice

Messaggio Da gino arcuri Lun 30 Dic 2013 - 22:34

Saldatura a stagno, Armando. Grazie. Ciao.

Cordatrice - Pagina 2 Saldat10

_________________
Da piccolo ero molto attratto da tutto ciò che raffigurasse riproduzioni miniaturizzate;
principalmente affascinato dai vascelli con i loro cannoni, le loro vele e tutto quel groviglio di fili di cui non capivo molto e mi chiedevo se fossero veramente tutti necessari.
gino arcuri
gino arcuri
Utente sostenitore
Utente sostenitore


Torna in alto Andare in basso

Cordatrice - Pagina 2 Empty Re: Cordatrice

Messaggio Da Armando54 Lun 30 Dic 2013 - 22:48

Grazie Gino!!

_________________
Cordatrice - Pagina 2 911892 Armando



Cordatrice - Pagina 2 Progre10Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Cordatrice - Pagina 2 Progre10Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
Cordatrice - Pagina 2 Progre10E-mail moderazione: moderazione@scuoladimodellismo.it
Armando54
Armando54
Moderatore sostenitore
Moderatore sostenitore


Torna in alto Andare in basso

Cordatrice - Pagina 2 Empty Re: Cordatrice

Messaggio Da jjsimy Mar 31 Dic 2013 - 8:50

Ciao Gino, come hai fatto a saldare i 2 pezzi?
hai messo prima lo stagno sul filetto, poi avvitato e scaldato il tutto?

_________________
Ciao  Stefano

Non arrenderti mai, perché quando pensi che sia tutto finito, è il momento in cui tutto ha inizio. (Jim Morrison)

Cordatrice - Pagina 2 Progre10Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Cordatrice - Pagina 2 Progre10Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
Cordatrice - Pagina 2 Progre10E-mail moderazione: moderazione@scuoladimodellismo.it
jjsimy
jjsimy
Moderatore sostenitore
Moderatore sostenitore


Torna in alto Andare in basso

Cordatrice - Pagina 2 Empty Re: Cordatrice

Messaggio Da ErPiotta71 Mar 31 Dic 2013 - 10:04

Accidenti a me che non ci avevo pensato a come attaccare gli uncini ai perni! ! !
ErPiotta71
ErPiotta71
Forumnauta
Forumnauta


Torna in alto Andare in basso

Cordatrice - Pagina 2 Empty Re: Cordatrice

Messaggio Da gino arcuri Mar 31 Dic 2013 - 10:29

Ciao Stefano, la procedura è tutto sommato abbastanza semplice:
- ho tenuto la punta del saldatore fra il gancio ed il manicottino abbastanza a lungo da fare scaldare per bene entrambi le parti

Cordatrice - Pagina 2 Saldtr10

- mentre la punta del saldatore è sempre a contatto con le due parti, ho poggiato sulla fessura che separa i due elementi il filo di stagno (sottile in questo caso, visto le dimensioni) che essendo completo di flussante è subito colato negli interstizi dei due elementi.
- ripetuto per un paio di volte tutto intorno per avere una completa copertura
Non complicato, richiede un po di pazienza, ripeto importantissimo portare a temperatura le parti e d ovviamente un saldatorino che arrivi almeno a 400°C
I migliori Auguri di un florido anno nuovo ricco benessere pace e serenità esteso a TUTTI gli amici del forum. Ciao

_________________
Da piccolo ero molto attratto da tutto ciò che raffigurasse riproduzioni miniaturizzate;
principalmente affascinato dai vascelli con i loro cannoni, le loro vele e tutto quel groviglio di fili di cui non capivo molto e mi chiedevo se fossero veramente tutti necessari.
gino arcuri
gino arcuri
Utente sostenitore
Utente sostenitore


Torna in alto Andare in basso

Cordatrice - Pagina 2 Empty Re: Cordatrice

Messaggio Da jjsimy Mar 31 Dic 2013 - 10:33

Grazie Gino!
un'altra cosa imparata Cordatrice - Pagina 2 109716

Tanti auguri di buon anno anche a te ed alla tua famiglia

_________________
Ciao  Stefano

Non arrenderti mai, perché quando pensi che sia tutto finito, è il momento in cui tutto ha inizio. (Jim Morrison)

Cordatrice - Pagina 2 Progre10Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Cordatrice - Pagina 2 Progre10Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
Cordatrice - Pagina 2 Progre10E-mail moderazione: moderazione@scuoladimodellismo.it
jjsimy
jjsimy
Moderatore sostenitore
Moderatore sostenitore


Torna in alto Andare in basso

Cordatrice - Pagina 2 Empty Re: Cordatrice

Messaggio Da gino arcuri Mar 31 Dic 2013 - 12:25

Stefano ErPiotta71, mannaggia, la prossima volta sentiamoci così avremo modo di scambiarci qualche idea. Laughing
Infiniti auguri di buon anno anche a Te e Famiglia. Ciao

_________________
Da piccolo ero molto attratto da tutto ciò che raffigurasse riproduzioni miniaturizzate;
principalmente affascinato dai vascelli con i loro cannoni, le loro vele e tutto quel groviglio di fili di cui non capivo molto e mi chiedevo se fossero veramente tutti necessari.
gino arcuri
gino arcuri
Utente sostenitore
Utente sostenitore


Torna in alto Andare in basso

Cordatrice - Pagina 2 Empty Re: Cordatrice

Messaggio Da gino arcuri Mer 1 Gen 2014 - 20:44

Masuola
Qualche foto della masuola ultimata.
Cordatrice - Pagina 2 3510

Cordatrice - Pagina 2 3610

Cordatrice - Pagina 2 3710

Cordatrice - Pagina 2 3810

Buon 2014 a Tutti.

_________________
Da piccolo ero molto attratto da tutto ciò che raffigurasse riproduzioni miniaturizzate;
principalmente affascinato dai vascelli con i loro cannoni, le loro vele e tutto quel groviglio di fili di cui non capivo molto e mi chiedevo se fossero veramente tutti necessari.
gino arcuri
gino arcuri
Utente sostenitore
Utente sostenitore


Torna in alto Andare in basso

Cordatrice - Pagina 2 Empty Re: Cordatrice

Messaggio Da Walter Furlan Mer 1 Gen 2014 - 20:50

Ciao Gino
fatto bene, potrebbe anche stare in salotto come modello
adesso però manca il video delle prove, dai faccelo vedere
Walter Furlan
Walter Furlan
Moderatore
Moderatore


Torna in alto Andare in basso

Cordatrice - Pagina 2 Empty Re: Cordatrice

Messaggio Da eRetico Gio 2 Gen 2014 - 16:40

Stavo giusto cercando in rete un meccanismo semplice da copiare, questo è anche modulare (fino a sei trefoli) non vedo l'ora di vedere il lavoro completo.
Buon 2014
eRetico
eRetico
Utente Navigato
Utente Navigato


Torna in alto Andare in basso

Cordatrice - Pagina 2 Empty Re: Cordatrice

Messaggio Da luigi43 Gio 2 Gen 2014 - 17:50

Dai Gino facci vedere il funzionamento siamo tutti pronti per copiarti, Luigi
luigi43
luigi43
Forumnauta
Forumnauta


Torna in alto Andare in basso

Cordatrice - Pagina 2 Empty Re: Cordatrice

Messaggio Da gino arcuri Gio 2 Gen 2014 - 18:04

Ogni Vs. desiderio è un ordine (nei limiti del fattibile ragazzi eh!)
EccoVi accontentati

_________________
Da piccolo ero molto attratto da tutto ciò che raffigurasse riproduzioni miniaturizzate;
principalmente affascinato dai vascelli con i loro cannoni, le loro vele e tutto quel groviglio di fili di cui non capivo molto e mi chiedevo se fossero veramente tutti necessari.
gino arcuri
gino arcuri
Utente sostenitore
Utente sostenitore


Torna in alto Andare in basso

Cordatrice - Pagina 2 Empty Re: Cordatrice

Messaggio Da ErPiotta71 Gio 2 Gen 2014 - 18:40

Ma l'avvitatore a che velocità va?
ErPiotta71
ErPiotta71
Forumnauta
Forumnauta


Torna in alto Andare in basso

Cordatrice - Pagina 2 Empty Re: Cordatrice

Messaggio Da gino arcuri Gio 2 Gen 2014 - 19:10

Ciao Stefano, a 6 Volt l'albero principale effettua 130 giri al minuto.
Nel video da la sensazione come se fosse molto più veloce.
Verranno apportate ancora alcune modifiche.
Per esempio, dato che la parte mobile o "carretta" avrà un interrutore extra in quanto non sarebbe molto pratico seguire quest'ultima durante tutto il funzionamento tenendo schiacciato il comando di accensione è probabile che identica variazione venga effettuata anche sulla masuola. Se hai delle idee, esponile pure, farebbe piacere.

_________________
Da piccolo ero molto attratto da tutto ciò che raffigurasse riproduzioni miniaturizzate;
principalmente affascinato dai vascelli con i loro cannoni, le loro vele e tutto quel groviglio di fili di cui non capivo molto e mi chiedevo se fossero veramente tutti necessari.
gino arcuri
gino arcuri
Utente sostenitore
Utente sostenitore


Torna in alto Andare in basso

Cordatrice - Pagina 2 Empty Re: Cordatrice

Messaggio Da ErPiotta71 Gio 2 Gen 2014 - 19:25

Semplicissimo.
basterà togliere l'interruttore e collegare direttamente i cavi elettrici e al cavo esterno puoi mettere un interruttore da filo avvitando sul tavolo sotto il trapanino.
Normalmente non è previsto ma basta fare 2 buchetti all'interruttore per far fuoriuscire le viti di fissaggio e hai risolto! Smile
Io ho fatto così per mettere la lampadina nell'armadio per poter leggere i giornaletti a letto (Topolino per la precisione eh ehe he eh) e funziona da 20 anni!

Ho questo interruttore:
Cordatrice - Pagina 2 Sostituire-interruttore
ErPiotta71
ErPiotta71
Forumnauta
Forumnauta


Torna in alto Andare in basso

Cordatrice - Pagina 2 Empty Re: Cordatrice

Messaggio Da gino arcuri Gio 2 Gen 2014 - 21:28

Steeeeeefano, devi prevedere il funzionamento nei due sensi di rotazione!

_________________
Da piccolo ero molto attratto da tutto ciò che raffigurasse riproduzioni miniaturizzate;
principalmente affascinato dai vascelli con i loro cannoni, le loro vele e tutto quel groviglio di fili di cui non capivo molto e mi chiedevo se fossero veramente tutti necessari.
gino arcuri
gino arcuri
Utente sostenitore
Utente sostenitore


Torna in alto Andare in basso

Cordatrice - Pagina 2 Empty Re: Cordatrice

Messaggio Da jjsimy Gio 2 Gen 2014 - 22:06

Ciao Gino, sembra che funzioni proprio bene!!!
l'interruttore che azioni sul trapanino ha il potenziometro per regolare i giri o è solo on/off?

_________________
Ciao  Stefano

Non arrenderti mai, perché quando pensi che sia tutto finito, è il momento in cui tutto ha inizio. (Jim Morrison)

Cordatrice - Pagina 2 Progre10Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Cordatrice - Pagina 2 Progre10Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
Cordatrice - Pagina 2 Progre10E-mail moderazione: moderazione@scuoladimodellismo.it
jjsimy
jjsimy
Moderatore sostenitore
Moderatore sostenitore


Torna in alto Andare in basso

Cordatrice - Pagina 2 Empty Re: Cordatrice

Messaggio Da ErPiotta71 Gio 2 Gen 2014 - 23:19

Hai ragione, non ci avevo pensato ai 2 sensi di rotazione.
Quindi ha 3 posizioni: spento, rotazione in un senso e rotazione inverso?

La cosa si complica un pochino quindi bisogna vedere come è cablato l'interruttore.
Per ora il problema è trovare un interruttore come quello del trapano.

Oppure si potrebbe fare così che è più semplice.
Si aggiunge solamente un deviatore per cambiare il senso di rotazione e quando si deve spegnere si usa l'interruttore del trapanino.
Il deviatore si trova a un negozio di elettricità.
Temo però che bisogna prendere anche la scatoletta da parete ma chiedi comunque all'elettricista.
ErPiotta71
ErPiotta71
Forumnauta
Forumnauta


Torna in alto Andare in basso

Cordatrice - Pagina 2 Empty Re: Cordatrice

Messaggio Da gino arcuri Ven 3 Gen 2014 - 23:10

"Carretta"
Preparativi per la parte mobile della macchina commettitrice

Cordatrice - Pagina 2 3910

Cordatrice - Pagina 2 4010

Cordatrice - Pagina 2 4110

Cordatrice - Pagina 2 4210

_________________
Da piccolo ero molto attratto da tutto ciò che raffigurasse riproduzioni miniaturizzate;
principalmente affascinato dai vascelli con i loro cannoni, le loro vele e tutto quel groviglio di fili di cui non capivo molto e mi chiedevo se fossero veramente tutti necessari.
gino arcuri
gino arcuri
Utente sostenitore
Utente sostenitore


Torna in alto Andare in basso

Cordatrice - Pagina 2 Empty Re: Cordatrice

Messaggio Da Armando54 Ven 3 Gen 2014 - 23:22

Vai Gino che ti seguo!!
Mancherebbe il passaggio di costruzione delle ruote Wink

_________________
Cordatrice - Pagina 2 911892 Armando



Cordatrice - Pagina 2 Progre10Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Cordatrice - Pagina 2 Progre10Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
Cordatrice - Pagina 2 Progre10E-mail moderazione: moderazione@scuoladimodellismo.it
Armando54
Armando54
Moderatore sostenitore
Moderatore sostenitore


Torna in alto Andare in basso

Cordatrice - Pagina 2 Empty Re: Cordatrice

Messaggio Da jjsimy Sab 4 Gen 2014 - 19:35

Presente!!, son qui che prendo appunti Wink

_________________
Ciao  Stefano

Non arrenderti mai, perché quando pensi che sia tutto finito, è il momento in cui tutto ha inizio. (Jim Morrison)

Cordatrice - Pagina 2 Progre10Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Cordatrice - Pagina 2 Progre10Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
Cordatrice - Pagina 2 Progre10E-mail moderazione: moderazione@scuoladimodellismo.it
jjsimy
jjsimy
Moderatore sostenitore
Moderatore sostenitore


Torna in alto Andare in basso

Cordatrice - Pagina 2 Empty Re: Cordatrice

Messaggio Da gino arcuri Sab 4 Gen 2014 - 22:59

Ciao Armando, ciao Stefano.
Esempi su realizzazione ruote sono ampiamente postati nel cantiere della santa maria, come ad es. la realizzazionedelle carrucole in legno (senza tornio, in quanto non ce l'ho)
Qualche foto, comunque anche in questo specifico caso l'avevo fatta:

Cordatrice - Pagina 2 4310
Cordatrice - Pagina 2 4410
Cordatrice - Pagina 2 4510
Cordatrice - Pagina 2 4610
Preparazione del disco rotante della parte mobile della commettitrice: sarà in plex e probabilmente avrà una cornice in essenza di pero

Cordatrice - Pagina 2 4710





_________________
Da piccolo ero molto attratto da tutto ciò che raffigurasse riproduzioni miniaturizzate;
principalmente affascinato dai vascelli con i loro cannoni, le loro vele e tutto quel groviglio di fili di cui non capivo molto e mi chiedevo se fossero veramente tutti necessari.
gino arcuri
gino arcuri
Utente sostenitore
Utente sostenitore


Torna in alto Andare in basso

Cordatrice - Pagina 2 Empty Re: Cordatrice

Messaggio Da Armando54 Sab 4 Gen 2014 - 23:03

Ciao Gino, hai ragione ma non ci avevo pensato che avevamo già visto la tecnica Wink
Grazie comunque di aver riproposto i passaggi.

_________________
Cordatrice - Pagina 2 911892 Armando



Cordatrice - Pagina 2 Progre10Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Cordatrice - Pagina 2 Progre10Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
Cordatrice - Pagina 2 Progre10E-mail moderazione: moderazione@scuoladimodellismo.it
Armando54
Armando54
Moderatore sostenitore
Moderatore sostenitore


Torna in alto Andare in basso

Cordatrice - Pagina 2 Empty Re: Cordatrice

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Pagina 2 di 8 Precedente  1, 2, 3, 4, 5, 6, 7, 8  Successivo

Torna in alto



Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
