Ciu anch'io! (by Etabeta) *** TERMINATO ***

Non ho resistito alla tentazione!     ...

... mi sono innamorato anch'io del barchino a fondo piatto sardo chiamato "Ciu".

Grazie alle foto che ha postato Gimasa sono riuscito a fare il piano del modello, che gli ho mandato e in cambio mi ha regalato un suo acquerello molto bello!

Il Ciu è un'imbarcazione tradizionale sarda, che Gimasa descrive bene nel suo cantiere e quindi non mi dilungo.

Scheda Cantiere
Nome: Ciu
Tipo: Imbarcazione tradizionale sarda a fondo piatto
Anno di costruzione: modello tradizionale evolutosi negli anni
Lunghezza reale: 6 metri (lunghezza che ho stimato io)
Scala del modello: 1:40
Tipo modello: Autocostruito.
Piano di costruzione: fatto da me.

Si tratta di un'imbarcazione a remi, che negli anni si è evoluta adottando anche la propulsione di un piccolo fuori bordo.
La peculiarità è che a poppa ha mantenuto la forma originaria (probabilmente) ma è stato ricavato un pozzetto nel quale viene inserito il motore fuoribordo.

Il modello è molto semplice ma anche molto affascinante! si presta bene per farci un diorama simpatico. Mi documenterò per trovare l'ambientazione giusta.

Ho deciso di fare questo modello sia per dare un pò di stimolo e di idee a Gimasa nella realizzazione del suo, sia anche per far dimostrare al mio amico Vincenzo   che non solo lui fa delle imbarcazioni piccolissime e ricche di dettagli    ;  pertanto lo farò in scala 1:40 (speriamo che me la cavi!     )

Ciò detto bando alle ciance e cominciamo i lavori.

La tecnica di costruzione
Intendo lavorare a scafo rovesciato e userò una struttura interna (falsa chiglia e false ordinate) che poi  rimuoverò dopo che lo scafo sarà stato completato.

Farò inizialmente solo 5 false ordinate sulle quali fisserò dei listelli per creare le costole (in tre pezzi), poi a scafo ultimato aggiungerò le costole mancanti per rifinire il modello.

Il materiale per lo scaletto:
Ho rufolato in mezzo agli sfridi che conservo sempre e ho trovato dei pezzettini di compensato fenolico da 4mm, che mi sono parsi adatti per costruirmi lo scaletto. Il compensato fenolico (detto anche marino) è decisamente più rigido del solito compensato di pioppo.

Detto fatto: ho stampato il disegno in scala 1:40, che mi sta tutto in una sola pagina A4 e .... sono cominciate le danze.



Ho ritagliato la falsa chiglia e le false ordinate e le ho incollate sul compensato con la colla Pritt.



Poi al lavoro col traforo! Ho ritagliato i pezzi, li ho rifiniti con una limetta e della carta abrasiva fino a che si inserivano bene al loro posto senza gioco.

Ho messo un velo di colla e ho assemblato la strutturina, che ho poi fissato su una tavoletta per bloccare bene il tutto.

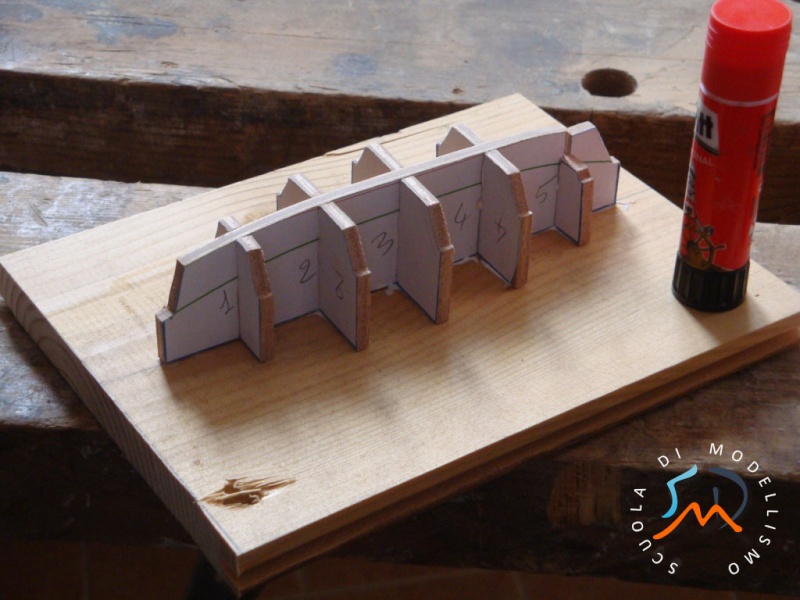

Ecco fatto lo scaletto.



Ora aspetto che la colla tiri e poi con l'aiuto di un listello e la lima farò l'angolo di quartabono, per fare in modo che i listelli poggino bene. Successivamente darò un paio di mani di turapori sullo scaletto per evitare che eventuali gocce di colla lo blocchino sulle costole.

Come ho detto, le costole le farò in tre pezzi con dei listelli che mi ricaverò da un pezzo di battiscopa. Fisserò questi pezzetti di listello sulle false ordinate con una punta di colla a caldo, per tenerle ferme durante l'applicazione del fondo e dei corsi del fasciame.

Questo è l'inizio

Ciao

Ciao Eta
altro bel cantiere da seguire

Seguirò questa nuova avventura con molto piacere.
Ciao

Anche io ti seguirò con interesse,modellino molto accattivante Ciao Luigi

E vaiii altro giro altra corsa, non stai mai fermo come me
ti seguo
ciao Claudio

Eta alla fine ti sei deciso!!
bene bene un'altro cantiere da seguire

Vai Eta che ti seguiamo!!

Grazie amici, ma quì dobbiamo incoraggiare Gimasa, poiché quello è il suo primo modello!

Per di più ha avuto il coraggio di partire proprio da zero.

Con il mio modellino cerco di trasmettergli un pò di esperienza che mi sono fatto quì con voi e grazie alle bellissime cose che ho visto e continuo a vedere in questo bel forum.

Perché non vi unite anche voi in questa piccola avventura e costruite un modellino di "ciu"? Non ci vuole molto! ed è un modellino semplice ma molto suggestivo.

Tu Claudio puoi costruirlo in scala 1:32 e lo inserisci in uno dei tuoi bellissimi diorami (magari lo fai semidistrutto da un colpo di mortaio )

Dai! unitevi a me e a Gimasa!

Oggi ero fuori e  al mio rientro sono andato subito a fare qualcosina in cantiere.

Ho dato una mano abbondante di turapori sullo scaletto, poiché devo poter estrarre lo scafo dopo l'avrò completato.

Come dicevo nel mio precedente post, io fisserò le costole e i dritti di prua e poppa allo scaletto con una puntina di termocolla. Su insegnamento di zio Lello (Lellosauro), ho imparato che se la termocolla viene bagnata con un pò d'acqua, si stacca con facilità. Però ho anche notato che è molto più tenace se viene data sul legno grezzo; pertanto il turapori serve per diminuire la capacità della colla ad aderire.

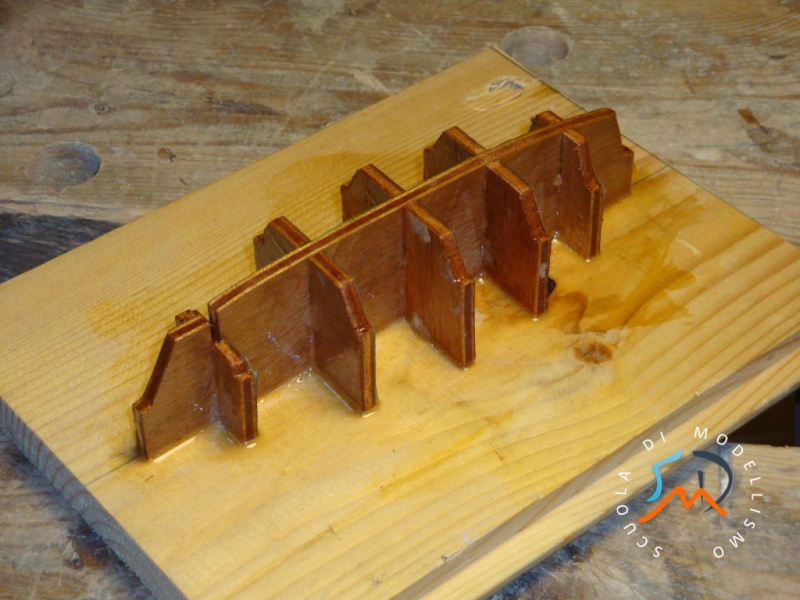

Ecco lo scaletto appena uscito dalla toilette di turapori



Nella foto seguente vedete tutto il materiale che intendo usare per costruire questo modellino.



Ne potrei costruire più di uno!
E' tutto materiale di recupero: impiallicciatura di tanganika da 0,6mm, pezzetti di tranciato di tanganika da 2mm e listelli da 3x2 e da 3x4 che avevo ricavato da un pezzo di battiscopa.

L'impiallicciatura da 0,6mm la userò per fasciare lo scafo (forse farò due strati, per ora non ho ancora deciso), i listelli e il tranciato serviranno per fare le costole, i dritti e il resto.

Ciao

E bravo etabeta, sono riuscito a contaggiarti e, spero, a contaggiare anche gli altri modellisti del forum (lo sapevo che le forme e la particolarità di questa barca sarebbero piaciute a molti). Mi ha fatto molto piacere vedere il tuo cantiere perchè così riuscirò a commettere qualche errore in meno (almeno spero). Sarà strano vedere più cantieri aperti per costruire lo stesso modellino di barca, però è molto interessante soprattutto per chi, come me, è alla sua prima esperienza.
Vi propongo un'idea ! Metterò in palio un mio acquarello, che si aggiudicherà chi preparerà il ciu più bello (a mio insindacabile giudizio).
Io aprirò il mio cantiere nel mio studio e aspetterò ad aprire il mio su questo forum quando avrò attinto preziose dritte dai vostri.
Vi ringrazio per l'entusiasmo suscitato e mi auguro che aderiate alla mia idea.

Conto di andare a S. Antioco (uno dei paesi sardi in cui il ciu viene ancora costruito) questa settimana per visitare qualcuno dei vecchi maestri d'ascia ancora presenti, con la speranza di apprendere altre informazioni su questa barca.
Buon cantiere e non risparmiarti sui particolari perchè, per me, saranno preziosi.
gimasa

Eh no! non puoi startene lì a guardare mentre gli altri si danno da fare per il modellino!

Devi anche tu partecipare e sopratutto mostrare le difficoltà che incontri e gli sbagli che fai, in modo che tutti possano dire la loro per correggere gli errori o migliorare il risultato.

Molto carina e simpatica l'idea di mettere in palio un tuo acquerello. Se l'idea piace e altri si uniscono alla "banda del ciu"     vedrai quante interpretazioni salteranno fuori. E' già successo così con la 1a sfida di Scuola di Modellismo, che lanciò l'idea di fare un gozzo. Da allora tanti gozzi furono fatti e mostrati  su questo forum, uno più bello dell'altro e sopratutto uno diverso dall'altro!.

Per i piani, io li metterò a disposizione di tutti coloro che lo vorranno, in scala 1:20 e 1:40 o nella scala che mi chiederanno. Non farò altro che ridimensionare il disegno, lasciando ad ognuno il compito di aggiustarsi agli spessori del legno che useranno.

Coraggio! vieni allo scoperto!

PS: Per il premio, dovrebbe contare sia il modello che l'ambientazione!

sarebbe un ottima occasione per rifare un'altra sfida di SDM

JJ, allora tu lo farai completo di motore fuoribordo funzionante!

Accetto volentieri, come lavoro di gruppo, non tanto per spirito competitivo, perchè ogni'uno di noi lavora a modo suo, ma è per fare una cosa insieme come se fossimo tutti nella stessa stanza.
Io andrei su 1:40 che dovrebbe essere circa 15cm giusto?
ciao

Anche io mi prenoto per 1/40 Eta se puoi mandarmi i disegni grazie in anticipo Luigi

La scala 1:40 sembra ideale, mi metto in coda per i piani

Certamente amici, non c'è ombra di competizione ma di giocare tutti insieme e divertirci!

jjsimy ha scritto:La scala 1:40 sembra ideale, mi metto in coda per i piani

Bene! Mi fa piacere che l'idea di costruire un ciu sia stata contagiosa, contate pure sul mio aiuto se avete bisogno di immagini fotografiche di questa barca.
Buon ciu a tutti,
gimasa

Siiiiiii! molte foto dei ciu in tutte le situazioni e ambientazioni possibile e anche in fase di costruzione (se riesci a trovarli). Naturalmente non dimenticare molte le foto del tuo cantiere, altrimenti non ci divertiamo!

Tutto il materiale postalo nel tuo thread che diventerà per noi tutti il thread di riferimento.

Avanti tuttaaaa!

Ciao
Quasi quasi....vada per la sfida
Eta, mi metto in coda pure io, 1:40

Bene bene più siamo e meglio stiamo.
Alla via cosi.

Bene bene!! Che bel gruppo!!
Eta, aspetta un mesetto a dare i piani a Walter altrimenti questa sera ha già finito

Viste le dimensioni sarebbe bello realizzare un diorama con diverse barche

etabeta ha scritto:Naturalmente non dimenticare molte le foto del tuo cantiere, altrimenti non ci divertiamo!

Non ho ben capito se la tua affermazione è una certezza o una speranza.
Scherzi a parte cercherò di postare immagini di ciu, anche quelli non tipicamente di S. Antioco. Perchè se ne trovano anche nello stagno di Cabras (oristano), nello stagno di Elmas (cagliari), ad Algheo e in altrii centri. Vedrò di accontentarvi.
Buon divertimento con il mio cantiere,
Marco

A questo punto mi è d'obbligo tirare in ballo un paio di amici che fanno i preziosi e non si manifestano!

Leo!  Tu che tocchi e fuggi!  Da lungo tempo non vediamo un tuo lavoro! vedi di darti una mossa. Dovresti riuscire a fare il modellino del "ciu" in un week end!  Cosa mi rispondi?

Armando! non hai scuse, qesto modello lo devi fare in metallo! meglio se in alluminio, così usi le barrette che hai comprato e che stanno lì a invecchiare. Per te il progetto lo faccio in scala 1:50, tanto per farti esercitare un pò.
Però se decidi di farlo in ottone, per me va bene lo stesso!
Che cosa mi rispondi?

Gimasa ha scritto: ... Non ho ben capito se la tua affermazione è una certezza o una speranza. ...

Direi che è la speranza di una certezza!

Giusto, Eta ha ragione, Leo e Armando, vogliamo vedervi al lavoro!!!!!

Ciao Ragazzi, se avete tanto tempo a disposizione, potrei provarci
Eta, se mi stampi i disegni delle lamiere sviluppate .... ma perchè io dovrei farlo in 1:50?
