Cantiere: AVVISO DI I° CLASSE A RUOTE "ESPLORATORE" (Traippo)

Ciao a tutti
scusate l'assenza, ma purtroppo mi sono fatto male alla mano destra e solo oggi mi sono potuto togliere il bendaggio rigido, perciò niente lavori in cantiere, ma presto spero di poter andare avanti, e riprendere il passo passo sperando che possa servire come aiuto.
E vero Francesco, e molto liquida e molto fine, basta una righina che me la replica.

Buona domenica alla prox

Chi è Francesco?

ehehehehehehehehhh


scusa Stefanooooooo, sbagliato nome, comunque hai capito che era per te.

Ciao

Ma certo che l'ho capito, caro Silvano

Ciao a tutti
rinnovando gli Auguri di Buon Anno 2013 a tutti con le loro famiglie e dopo tutte queste feste e mangiate, il cantiere ha riaperto ho parecchie foto, ma per ora eccovi le prime 5, alla prox per le altre.

Ciaooooooooooo


Questo è un supporto che ho fatto per centrare le ruote sul suo asse e per altre lavorazioni


Sempre lo stesso supporto in un altra angolazione, lo spazio in mezzo e la distanza delle 2 ruote


Questa è una delle 20 palette che devo fare, ma grazie alla resina, ho fatto un master e le stò riproducendo, così almeno sono tutte uguali, errorini compresi


Le prime 10 tutte in fila semicolorate


Vista della paletta della ruota semicolorata, una flangia e più alta perchè vi dovrò in seguito attaccare l'asta, che nella realtà funziona eheheheheheh, ma io simulerò, la leggera rotazione che fà durante il giro intero.

Per ora mi fermo qui, alla prox con altre foto.

Buona segatura a tutti

Ciao Traippo , certo che sei tosto, mai dire mai
buona segatura
mozzo

A riciao a tutti
grazie mozzo, infatti il mio motto, lo vedi in fondo con la firma "MAI DIRE MAI", ne approfitto per inserire altre foto


Tutti, quasi tutti, in fila finiti e altri in reparto asciugatura


Prime palette montate e controllo della planarità e parallelismo delle 2 ruote


Come si presenterà, vista di fianco, ed è quello che si vedrà a montaggio terminato


Sempre lei vista nella sua larghezza, , sembra storta, ma una volta montato il tutto non lo sarà più



Sembra che il tutto sia centrato, allora avanti con le altre 6 palette, non prima di aver montato la parte centrale con l'ingranaggio

Per ora mi rifermo qui, alla prox.
Si accettano commenti, sono sempre utili e costruttivi.

Buona serata

Ciao a tutti
I lavori proseguono eccovi le nuove foto del lavoro da me eseguito.


Ruota montata anche con il mozzo


Il mozzo con la ruota dentata(ingranaggio)


Inizio montaggio della seconda ruota


Gli eccentrici che fanno muovere le pale quando la ruota e in movimento


Ruota quasi finita mancano i tiranti

Ora sospendo qui visto il limite delle foto, alla prox, a voi i commenti e consigli.

Buon fine settimana a tutti

Nella nave vera le palette erano in legno o in ferro?
Sul meccanismo, non ci sto capendo niente ma penso che con le prossime foto si capirà qualcosa!
I perni delle palette come li fisserai affinchè non sfilino dalla loro sede?

Ciao a tutti
x Stefano, le pale, per quello che ho di informazioni sono in legno.
Dato che io non farò le ruote con le pale mobili ma il tutto sarà fisso, simulerò solo i tiranti con l'eccentrico, perciò il suo fissaggio sarà semplicemente con la colla cianoacrilica.
Ora vi posto le ultime foto delle ruote


Inizio del montaggio dei tiranti, con piegature ai lati a L dei tiranti


Simulazione dell'eccentrico, nella nave vera l'eccentrico era montato su un'assale fuori dalla ruota


Ruota terminata e colorazione finita, devo solo fare qualche ritocco di colore


Le 2 ruote terminate, una con le pale a sinistra e una con le pale a destra.

E con queste foto le ruote, finalmente, sono pronte, e posso andare avanti con le sovrastrutture sul ponte.
A voi commenti e consigli sempre ben accetti.

Buon modellismo e alla prox.

lavoro magnifico Silvano.
ti seguo con attenzione visto che io ho in cantiere il "Gulnara 1832" che è molto simile a questo.
stai sicuro che mi farò sentire per rubarti dei consigli, visto che sono un principiante di modellismo navale..

Ciao a tutti
anche a te foratta, nessun problema, per quello che ti potrò aiutare sempre disponibile e grazie per i complimenti.
Devi sapere che ero indeciso tra fare "il gulnara" o "l'esploratore" ma alla fine ha vinto il secondo.
In bocca al lupo per il tuo modello, ma facci vedere qualche foto anche tu.

Alla prox, buon modellismo e buona settimana

Complimenti Silvano con piacere vedo che i lavori procedono ottimamente ottimo . Buon lavoro Giancarlo

Ciao a tutti
dopo un pò di assenza rieccomi qui con delle nuove foto, in attesa dei vostri commenti e consigli.


Vista d'assieme della passerella e i 2 piani che andranno posti soppra i tamburi, ooopsss si vedono le colate del ciano, già rimediato


Incontro ravvicinato della pedana


Altro incontro ravvicinato, ma stavolta, della passerella che unirà i 2 tamburi


Vista laterale dei mancorrenti sulla pedana


Tutti e 3 in fila per uno

Per ora mi fermo qui, alla prox
x foratta, ho visitato il tuo cantiere, vai avanti bene, non avere fretta, ne guadagnerai dopo, se ti può consolare a me mi sono rotti quasi tutti gli scalmotti (non avevo avuto quel consiglio del rettangolino di compensato), però sono andato avanti e rimediato al danno.

Buon modellismo

Come hai realizzato i paletti delle ringhiere?

Ciao Traippo....ueilllaaa....anche le ringhierette!!...bel lavoro.
Vorrei se permetti farti notare una cosa..


I paletti che stanno sugli angoli invece di forarli passanti per far scorrere il filo e poi piegarlo a 90° per eseguire la curva non conveniva fare per ogni "corso" due "fori ciechi" (capisco le dimensioni...basta solo tracciare appena il foro per aver un riferimento e una piccola sede...) a 90°,inserire il filo e saldarlo con una punta di stagno?... può essere un'idea giusto?
Un saluto,
Andrea

Ottimo lavoro Silvano però se mi consenti sono della stessa idea di Andrea anche perchè cosi facendo la ringhiera non segue la linearità dei candelieri ma nella piega và fuori asse . Buon lavoro Giancarlo

Ciao a tutti
grazie dei complimenti e dei consigli (Andrea e Giancarlo), che penso anzi molto probabilmente, li ascolterò e li metterò in pratica, effettivamente anche a me non è che piacevano molto, inoltre ci ho messo non poco per fare queste ringhiere venivano sempre storte, ma il forum serve anche a questo ............. o no???????
x Stefano, le colonnine non sono altro che dei candelieri a 2 fori e il filo che vedi e rame (acquistato alla Fiera).
Un altro consiglio ve lo chiedo:
secondo voi e meglio lasciare i candellieri in color ottone è il filo color rame, oppure verniciarli, come sono adesso, tutto di bianco????

Ne approfitto per inserire altre foto dei piccoli lavoretti che ho fatto:


Assieme dei particolari per il ponte non ancora completati e colorati


Particolari da rifinire e colorare


Paiolati, argano, bitta di ammaraggio, struttura discesa sottocoperta, carabottini


Vista da vicino dei boccaporti, fatti con un quadrato in compensato e sopra incollato un anello in ottone


I boccaporti dove passava il carbone durante lo scarico nella nave


Per ora mi fermo qui, ora tocca a voi.

Buona segatura tutti

Ariciao Silvano,
non conosco questa barca e quindi probabilmente ti direi una fesseria sulla colorazione….
Non hai immagini o qualcosa del genere per poter risalire alla colorazione?...
Io probabilmente li brunirei… ma questi sono gusti personali ovviamente.
Lascio in ogni modo la parola a qualcuno sicuramente più esperto di me…
Ciao e buon lavoro...

Andrea

Secondo me meglio colorare in bianco secondo il seguente ragionamento:
1) Non credo che all'epoca facevano ringhiere color ottone o oro
2) Ancora meno che li facevano cromati (la cromatizzazione è un processo lungo e con liquidi particolari
3) Può darsi che li lasciavano nudi ma così si possono arrugginire e quindi la vedo più opportuno verniciarli anche per proteggerli, soprattutto al mare visto che l'acqua è molto corrosivo

A riciao a tutti
ciao Stefano, ti ringrazio per il consiglio e penso che lo seguirò, anche perchè e un modello di nave che, praticamente, non ha quasi nulla che non sia verniciato colorato.
x Andrea, le poche foto che si trovano a colori sono di altri modelli, e dalle poche foto dal vero sono tutte in bianconero e da distante, così non si vede bene, grazie.

Alla prox buona segatura e buona serata a tuti

Errata Corrige:
Esistono, e pure tante, di navi con molte parti in ottone o in oro, le cosiddette navi Seampunk . . .

Ciao a tutti
rieccomi qui con alcune modifiche fatte alle plance, è più esattamente alle ringhiere, che come mi hanno consigliato, le ho rifatte sperando che siano venute meglio, a me piacciono di più .......................e voi che ne dite???????
Eccovi le ultime foto


Ringhiere rifatte, dopo aver smontato e pulito con la spazzola il bianco ed essere tornate color ottone, il filo di rame ovviamente e stato buttato era inservibile, perciò filo nuovo candellieri riusati


Vista dall'alto, senza quelle brutte curve agli angoli


Altra vista prima dell'operazione di saldatura

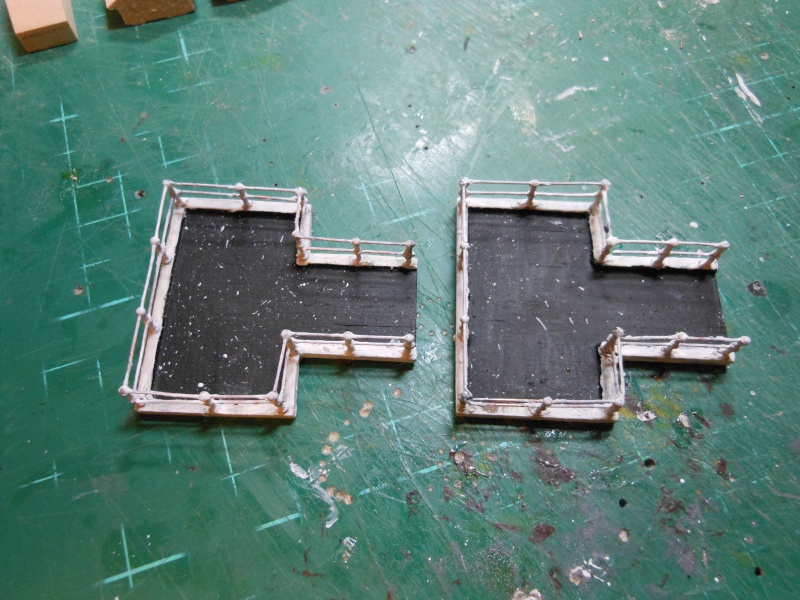

Ringhiere finite e con una prima mano di bianco


Lavoro finito, manca solo la verniciatura definitiva.

Ed ora andiamo avanti a costruire altri particolari/strutture che vanno sul ponte.
Alla prox e buona domenica a tutti.

Buon giorno Silvano, si credo che siano molto meglio, infatti le corde che passano nei candelieri d'angolo non hanno più la piegatura innaturale. Complimenti per la stupenda interpretazione che stai facendo di questo modello.
Buona Domenica e buon modellismo

Bravo Silvano!....le ringhiere secondo me sono molto meglio così!...
Un saluto
