Cantiere: AVVISO DI I° CLASSE A RUOTE "ESPLORATORE" (Traippo)

Ciao a tutti
dopo le agognate, anche se brevi ferie, vi presento la mia nuova avventura e il mio nuovo cantiere:

Nome: Avviso di prima classe a ruote "ESPLORATORE"
Tipo: Nave mista vela-motore
Anno costruzione: 1863
Lunghezza reale: 71.77 m
Scala del modello: 1:50
Tipo modello: autocostruzione
Piani di costruzione: Disegni Gay

Foto da una stampa d'epoca:

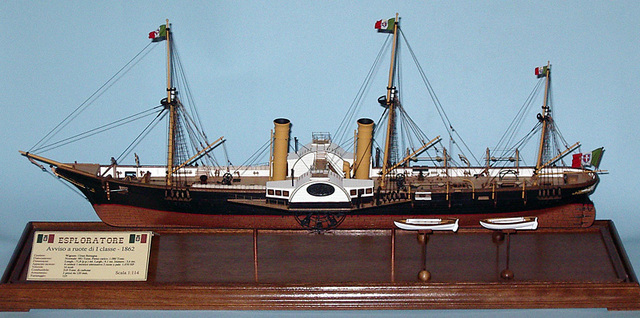

Foto di un modello trovato su internet:


Alcune caratteristiche della nave:
- Costruzione : Cantieri NAVALI WIGRAN di Londra
- Impostata : anno 1862 ---- varata il 1863 ---- in servizio 1869 ---- radiata 1895 ---- demolita 1907
- Dislocamento : c.n. t. 981 ---- p.c. t. 1080
- Dimensioni : lung. m. 71,77 ---- largh. m. 9,14 ---- immers. media c.n. m. 3,27 ---- immers. p.c. m. 3,60
- Apparato motore: costruito dalla ditta PENN & sONS di Londra ---- 4 caldaie ---- 1 macchina alternativa a cilindri oscillanti ---- 2 ruote a pale
- Potenza : 350 H.P. nominali ---- 1070 effettivi
- Velocità : max nodi 17
- Autonomia : 115 ore a tutta forza ---- comb. carbone t. 310
- Armamento : 2 cannoni da 12 cm. in ferro (in seguito sostituiti da 2 cannoni da 7,5 cm. in bronzo) ---- 2 mitragliere
- Scafo costruito in legno
- Velatura : 3 alberi a vele auriche ---- bompresso con fiocchi
- Equipaggio : 13 ufficiali ----112 sottufficiali e marinai.


A presto con le prime foto dell'avanzamento dei lavori.

Buona segatura a tutti.



PS: spero di aver inserito nel posto giusto l'argomento.

-------------------------------------------------------------------

Ciao Silvano, mi sono permesso di sistemare le foto che avevi postato, ed altresì di spostarlo nella sezione "Cantieri".
Grazie della collaborazione.
Maruzzella

Interessante questa nave, soprattutto perchèè italiana!

Vai con i lavori!

Bel modello, aspettando le foto,buon lavoro.
ciao

Buon pomeriggio Silvano, dopo aver fatto delle piccole ...variazioni al tuo cantiere, vorrei darti il mio in bocca al lupo per questa nuava grande avventura.
Ti seguirò con grande interesse.
Buon mopdellismo.

Ciao a tutti

grazie a Maruzzella per aver sistemato il mio post e ringrazio a tutti per il "bocca al lupo" ne avrò bisoggno visto che è un modello non proprio facile, ma ..................... ci riuscirò.

Buon modellismo e buona segatura

Vai traippo,
a vederti presto sulle pagine di questo forum ...


ilbor

Ciao Traippo, hai scelto un bel modello complimenti.
Un saluto
Sandro

Ciao Traippo , complimenti per la scelta , fai pure una bella ricerca di documentazione
mozzo

Ciao a tutti

ringrazio per chi approva la scelta del mio nuovo modello.

x Mozzo .... ho cercato della documentazione del modello, ma in giro si trova poco poco. Comunque continuo a cercare.......

Buona serata

Ciao traippo, ti auguro un buon inizio di cantiere anche da parte mia.

Un Saluto!!!!

Ciao a tutti
dopo un pò di tempo finalmente sono qui per farvi vedere l'avanzamento del mio cantiere con qualche foto.
Si accettano sia critiche costruttive che no, a voi la parola.


Taglio della chiglia modificata


Assieme chiglia e ordinate, alcune sono tagliate male ma gono state aggiustate ......ma quante sono!!!!!!!


Listellatura scafo con listelli tiglio 2 x 6


Listellatura quasi finita ........mannaggia ma quanto è lunga


Finita la listellatura ......primo fasciame, in basso già pronto il compensato per il ponte con il disegno

Per ora mi fermo qui, alla prox puntata altre foto.

Buona segatura e serata a tutti

Buona sera Silvano, mi fa molto piacere vedere le foto dell'avanzamento lavori del tuo modello. Credo che si possa dire che al momento stai facendo uno splendido lavoro. Hai già deciso con che essenza fare il secondo fasciame?
Ti ringrazie e ti auguro buon modellismo

Ciao maruzzella
la nave va colorata come opera morta in nero e invece l'opera viva e rivestita di rame. Sono indeciso per l'opera viva se colorarla color rame simulando sul secondo fasciame, con piccoli incisioni, le placche di rame, oppure usare le placchete di rame, che secondo una stima ce ne vogliono circa 1800, il che ha un costo non indifferente (circa €150), dato che imitarle con del cartoncino sarebbero troppo piccole, è per ora non è nella mia manualità.
Comunque questo sarà un dilemma che vedrò di risolvere.
Adesso vi posto altre foto:



Interno dello scafo con rinforzi tra le ordinate



Inizio listellatura ponte con listelli 1x3 in tiglio calafati con cartoncino nero



Particolare listellatura con listelli calafatati (ebbene si io uso il bostik sia per i ponti che per il secondo fasciame)

Non riesco più ad inserire le foto per ora mi fermo qui, altre foto alla prox.

Buona segatura e serata a tutti.

Ciao Traippo

Stai facendo un bel lavoro nonostante le poche informazioni che si trovano su internet.
Speriamo almeno che troverai informazioni sufficienti per completarla quindi. . . in bocca al lupo.

ciao
il bostik..........avevo pensato di usarlo anchio per il cutty ma poi ho avuto paura
complimenti una bella bestiolina

A parte il bel lavoro che stai facendo, volevo farti una domanda, ai passato tutto il ponte con il bostik quando vai a posiozionare i listelli dopo si attaccano? Ne abbiamo già parlato ma non c'è stata risposta, in un'altra discussione, come funziona?
ciao

Che io sappia c'è una piccola monografia di Gay.
Questa barca era stata impostata col nome Venezia,alla consegna la RM cambiò il nome in Esploratore .-

Buon giorno Silvano e grazie per la risposta. Certo che rivestire l'opera viva in rame sarebbe un lavoro non da poco ma sicuramente di grande effetto.
Sono certo che troverai il giusto equilibrio tra le tue conoscenze ed il risultato estetico.
Buon modellismo

Ciao a tutti
grazie per i complimenti, fanno sempre piacere e invogliano ad andare avanti e fare sempre meglio.........sempre con calma e pazienza.
Alcune risposte:
per ErPiotta - grazie per il "bocca al lupo".
per Edo - se distribuisci bene il collante e premi bene i listelli puoi stare tranquillo che non si stacca nulla.
per vincenzo - io faccio in questo modo, prima do il bostik sul ponte o scafo, non tutto completamente solo in parte, poi passo il bostik su 10/15 listelli per volta in modo che non si secchi troppo, dopo averne attaccati 4/5 ci passo sopra, premendo, un pezzo di legno per far uscire l'eventuale aria o troppo collante e così vado avanti listello per listello. Il collante che fuoriesce dai listelli basta passarci un dito che viene via, e non crea nessun problema se poi ci devi passare olio o vernici. Fino ad ora non mi è mai capitato che si staccassero dei listelli.
per igorino - e vero questa nave e nata con il nome di Venezia ma quando e stata consegnata, con l'altra nave "Messaggerie", le hanno dato il nome "Esploratore".
per maruzzella - stò facendo un serio pensierino ad usare le piastre di rame, bah vedremo. Per ora cerco di finire e rifinire bene lo scafo.

A breve mettero altre foto.

Buona segatura e serata a tutti.

PS: F O R Z A J U V E

Grazie Silvano, sono certo che opterai per la soluzione migliore.
Attendo con interesse le foto del prosieguo del lavoro.
Buon modellismo

Grazie Silvano
ciao

Ciao a tutti
vi posto alcune foto dell'avanzamento dei lavori, anche se lentamente


Ponte e impavesate finite con contorni carabbotini e boccaporti rifiniti


Inizio fasciame opera viva (dopo il primo fasciame e lisciato tutto, ho fissato la carta modelspan,l'arancione che si vede, per rendere il tutto più robusto)


Rivestimento opera viva prua


Rivestimento opera viva centro


Rivestimento opera viva poppa

Alla prox nuove foto

Buona domenica

Silvano sta venendo proprio bene
Un saluto
SAndro

Ciao a tutti
grazie Santos, devo dire che mi stò impegnando tanto per far uscire qualche cosa di buono, essendo il mio primo modello in autocostruito.
Ora vi posto altre foto del mio cantiere:


Questo è lo scaletto creato appositamente per questo modello, è impostato per sostenere la nave sia dritta che capovolta


Sempre lo scaletto di lato


Scaletto di fronte lato prua


Posizione dei boccaporti


Posizione di uno dei 2 fumaioli

Per ora mi rifermo qui.
Buona domenica a tutti

Buona Domenica Silvano, complimenti stai posando il fasciame con molta cura. L'opera viva verrà proprio bene. Una curiasità; dalle foto non riesco a capire se i corsi sono in noce o mogano.
Ti ringrazio e ti auguro buon modellismo
