Occre Pacific 231 1/32

3 partecipanti

Andare in basso

Occre Pacific 231 1/32 Empty Occre Pacific 231 1/32

Messaggio Da wrighi Lun 8 Feb 2021 - 13:13

Il mese scorso ho comprato da Kreativity World questa bellissima locomotiva di Occre in scala 1/32 scartamento 45mm.

https://catalog.occre.com/modelismo-ferroviario/pacific-231.html

Occre Pacific 231 1/32 P1012410

condividerò volentieri le fasi di montaggio sperando che possono essere utili ad altri modellisti che decideranno di costruirla.
il modello sarà motorizzato con luci e generatore di fumo.

il primo lavoro che ho fatto è stato risolvere il problema del motore, Occre ha smesso di produrre le sue unità motorizzate quindi per questa locomotiva ho usato un riduttore comprato su ebay (Cina) siglato JGY370 a doppio albero da 150 rpm.
a differenza della locomotiva BR18 questa Pacific 231 avrà il motore alloggiato nel corpo principale invece che nel tender.

il riduttore non è concepito per adattarsi subito alla staffa delle grandi ruote quindi ho dovuto lavorarlo a tornio e fresa.
prima di tutto al tornio ho accorciato gli assali del riduttore portandoli ad avere la misura corretta per stare sul binario di 45mm.
poi con la fresa ho dovuto abbassare due supporti delle viti e spianare un paio di linee sopra gli assali.

sulla staffa con la fresa ho praticato i tagli per alloggiare il riduttore e far allineare gli assali con gli altri fori per le restanti due coppie di ruote.

il riduttore lo avevo da circa 1 anno ma fino a quando non ho avuto in mano la staffa delle ruote non ero sicuro che si potesse adattare.
fortunatamente torna abbastanza bene e fin da subito la costruzione promette bene.

Occre Pacific 231 1/32 P1012543

Occre Pacific 231 1/32 P1012546

Occre Pacific 231 1/32 P1012548

Occre Pacific 231 1/32 P1012549

Occre Pacific 231 1/32 P1012598

wrighi
Nuovo Utente
Nuovo Utente


Torna in alto Andare in basso

Occre Pacific 231 1/32 Empty Re: Occre Pacific 231 1/32

Messaggio Da wrighi Lun 8 Feb 2021 - 13:48

ho montato la struttura in legno della caldaia predisponendo i tagli per alloggiare l'unità fumo della Heng Long che viene impiegata per i carri armati 1/16.
anche se è un pochino ingombrante preferisco usare questa smoke unit perchè ha un motore e un pistone che fa uscire il fumo a nuvolette proporzionale con la velocità della locomotiva.

Occre Pacific 231 1/32 P1012557

occorre fare molta attenzione a carteggiare la struttura di legno per rimuovere tutti gli eventuali dislivelli altrimenti le lastrine di metallo potrebbero non collimare perfettamente e formare degli scalini, suggerisco di far sparire il segno della bruciatura laser per essere sicuri di aver spianato bene la superficie curva.

Occre Pacific 231 1/32 P1012558

le lastrine sono molto sottili e si piegano facendole aderire a un cilindro liscio e rigido di 35-40mm di diametro. io ho usato una bottiglietta di vetro.

le lastre vanno inchiodate partendo dalla parte di sopra della caldaia in modo da far cadere eventuali errori nella parte sottostante dove non si vedranno.
le lastre le ho anche incollate con un pochina di colla vinilica per aiutare il tutto ad essere più solido.

Occre Pacific 231 1/32 P1012564

una volta costruita la caldaia ho aperto il vano per la smoke unit, ho praticato i fori d'uscita e ho rinforzato l'interno con dei listelli e colla vinilica lungo le giunture.

Occre Pacific 231 1/32 P1012565

Occre Pacific 231 1/32 P1012568

ho iniziato la costruzione della cabina, raccomando molta precisione in questi montaggi.

Occre Pacific 231 1/32 P1012572

al tetto ho dato un angolo differente da quello proposto da Occre, più realistico e identico alla vera locomotiva.
per ottenerlo non è stato semplice, ho dovuto mettere la lamina tra 2 profili concavo convesso e stringerla in morsa.

Occre Pacific 231 1/32 P1012576

la parte sottostante il telaio è abbastanza facile, basta incollare i pezzi e allinearli per bene.

Occre Pacific 231 1/32 P1012579

Occre Pacific 231 1/32 P1012582

il colore giallo è dovuto alla gomma lacca, la uso come primer per l'ottone e per rendere il legno liscio senza peli.
per adesso su questo modello sto usando colla vinilica, cianoacrilato, gomma lacca, colla epossidica UHU plus 300 endfest.
alcune volte il cianoacrilato non è così istantaneo specialmente quando si tenta di incollare le fusioni sul legno. un sistema semplice per farlo catalizzare all'istante è inumidire leggermente il legno di colla vinilica e poi incollare la fusione col cianoacrilato. la reazione di catalizzazione è praticamente istantanea.
la colla epossidica da 300kg x cm2 è insostituibile per incollare grandi pezzi in fusione ma ha bisogno di 6 ore per asciugarsi.
le piccole fusioni le incollo con cianoacrilato.
a tutto il legno do sempre la gomma lacca per poterlo carteggiare meglio.
anche al metallo in sostituzione del primer funziona abbastanza bene e permette di verniciare con i colori acrilici ad acqua come i Vallejo che altrimenti verrebbero via con una passata di polpastrello.
tra l'altro la gomma lacca forma una pellicola che riveste il metallo e finisce di incollarlo.
infine la gomma lacca essendo scaglie disciolte in alcool asciuga molto velocemente e può essere anche usata per dividere vernici incompatibili, non reagisce con nessuna vernice ed è un valido aggrappante.



wrighi
Nuovo Utente
Nuovo Utente


Torna in alto Andare in basso

Occre Pacific 231 1/32 Empty Re: Occre Pacific 231 1/32

Messaggio Da wrighi Lun 8 Feb 2021 - 20:48

la rete di plastica in diagonale è incollata con poca vinilica e cianoacrilato molto liquido..

Occre Pacific 231 1/32 P1012586

Occre Pacific 231 1/32 P1012587

Occre Pacific 231 1/32 P1012589

alla cabina ho sostituito i chiodi a testa tonda di Occre con dei chiodini più piccoli a testa piatta

Occre Pacific 231 1/32 P1012593

alcune parti in ottone ho preferito saldarle

Occre Pacific 231 1/32 P1012596

la locomotiva prenderà corrente dalle 4 ruote del carrello anteriore e dalle 2 ruote di misura media del carrello posteriore che sta sotto la cabina.

ho costruito delle linguette per prendere la corrente dagli anelli di metallo delle ruote.

Occre Pacific 231 1/32 P1012599

Occre Pacific 231 1/32 P1012611

Occre Pacific 231 1/32 P1012609

Occre Pacific 231 1/32 P1012620

Occre Pacific 231 1/32 P1012623

Occre Pacific 231 1/32 P1012622



wrighi
Nuovo Utente
Nuovo Utente


Torna in alto Andare in basso

Occre Pacific 231 1/32 Empty Re: Occre Pacific 231 1/32

Messaggio Da wrighi Mar 9 Feb 2021 - 17:22

Ho incollato svariate parti sulla caldaia con colla epossidica UHU endfest.

Occre Pacific 231 1/32 P1012624

Occre Pacific 231 1/32 P1012625

ho aggiunto queste due lastre di ottone per ottenere il bruciatore che nel kit non c'è ma trovo sia un pezzo fondamentale di ogni locomotiva.

Occre Pacific 231 1/32 P1012629

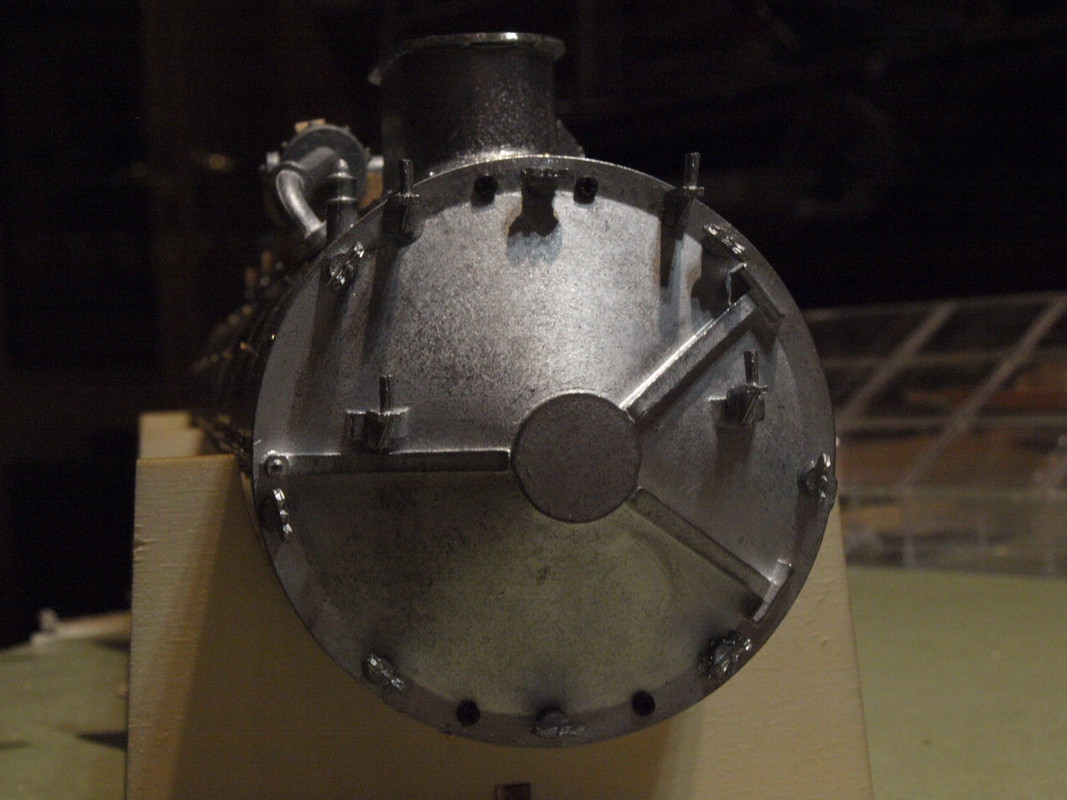

il tappo anteriore ha 4 piccolissime viti per essere rimosso qualora dovrò fare manutenzione alla smoke unit.

Occre Pacific 231 1/32 P1012631

la smoke unit alloggiata e testata.

Occre Pacific 231 1/32 P1012636

Occre Pacific 231 1/32 P1012638

Occre Pacific 231 1/32 P1012643

Occre Pacific 231 1/32 P1012644

i vetri che ho fatto per le 4 finestre.. è vetro vero ricavato da lastrine per microscopio da 1,2mm di spessore

Occre Pacific 231 1/32 P1012642

la cabina di comando con 2 luci

Occre Pacific 231 1/32 P1012615

Occre Pacific 231 1/32 P1012616

Occre Pacific 231 1/32 P1012647

i led anteriori innestati nelle fusioni

Occre Pacific 231 1/32 P1012617

li collegherò da sotto intercettando i pedini per portarli dentro al telaio.

Occre Pacific 231 1/32 P1012619


wrighi
Nuovo Utente
Nuovo Utente


Torna in alto Andare in basso

Occre Pacific 231 1/32 Empty Re: Occre Pacific 231 1/32

Messaggio Da wrighi Dom 14 Feb 2021 - 14:45

verniciatura.. per prima una mano di primer

Occre Pacific 231 1/32 P1012648

verniciato color oro le strisce gialle adesive.
tutte le strisce le ho dimezzate di larghezza, sia le oro che le gialle più sottili.

Occre Pacific 231 1/32 P1012653

Occre Pacific 231 1/32 P1012656

questo è stato un gran lavoro di pazienza, messi gli adesivi li ho fermati con trasparente opaco.

Occre Pacific 231 1/32 P1012661

Occre Pacific 231 1/32 P1012662

Occre Pacific 231 1/32 P1012665

wrighi
Nuovo Utente
Nuovo Utente


Torna in alto Andare in basso

Occre Pacific 231 1/32 Empty Re: Occre Pacific 231 1/32

Messaggio Da Walter Furlan Dom 14 Feb 2021 - 15:11

Urca! Che gran bel lavoro
Walter Furlan
Walter Furlan
Moderatore
Moderatore


Torna in alto Andare in basso

Occre Pacific 231 1/32 Empty Re: Occre Pacific 231 1/32

Messaggio Da wrighi Dom 14 Feb 2021 - 16:45

Walter Furlan ha scritto:Urca! Che gran bel lavoro
difficile.. ma era prevedibile, anzi ci speravo perchè la BR18 è stata molto più semplice da costruire, mi piacciono le sfide.
se poi ci metti tutte le variabili dovute al fatto che è motorizzata si va oltre..
per esempio statica non importa quasi nulla circa le distanze della traslazione laterale delle ruote, mentre per andare sul binario è importante che le 3 coppie di grandi ruote possono spostarsi di lato per adattarsi alle curve.
infatti ho dovuto tornire dell boccole distanziali.
stessa questione il carrello anteriore che deve avere movimenti precisi e spazio per poter scorrere di lato, in questo caso ho dovuto spostare i fili dalla posizione dove li avevo saldati per cercare di guadagnare un millimetro fondamentale.

wrighi
Nuovo Utente
Nuovo Utente


Torna in alto Andare in basso

Occre Pacific 231 1/32 Empty Re: Occre Pacific 231 1/32

Messaggio Da wrighi Lun 15 Feb 2021 - 20:31

i cancellini apribili
Occre Pacific 231 1/32 P1012683

Occre Pacific 231 1/32 P1012685

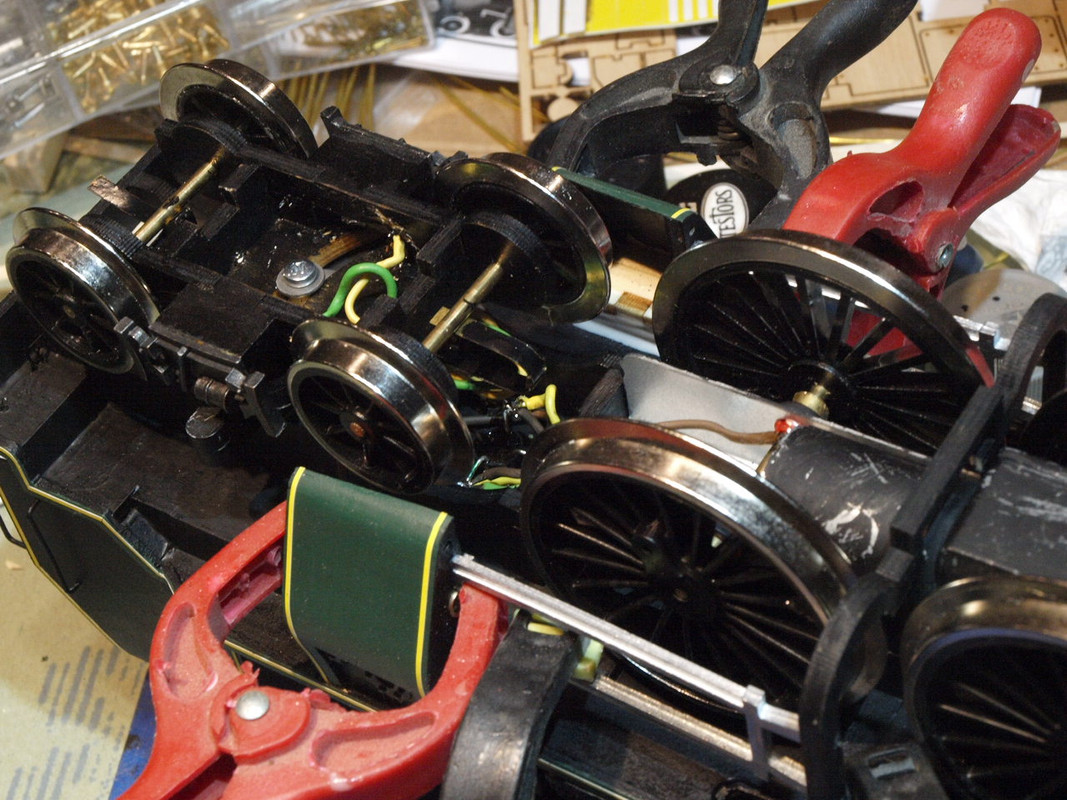

incollati i gruppi dei cilindri

Occre Pacific 231 1/32 P1012688

altri particolari

Occre Pacific 231 1/32 P1012695

Occre Pacific 231 1/32 P1012696

Occre Pacific 231 1/32 P1012699

Occre Pacific 231 1/32 P1012700

wrighi
Nuovo Utente
Nuovo Utente


Torna in alto Andare in basso

Occre Pacific 231 1/32 Empty Re: Occre Pacific 231 1/32

Messaggio Da wrighi Lun 15 Feb 2021 - 20:32

un video test su rotaia, ovviamente a 2 ruote motrici almeno fino a quando non monterò le bielle

https://vimeo.com/511630939

wrighi
Nuovo Utente
Nuovo Utente


Torna in alto Andare in basso

Occre Pacific 231 1/32 Empty Re: Occre Pacific 231 1/32

Messaggio Da wrighi Gio 18 Feb 2021 - 18:21

ho montato tanti tubi di ottone.
per adesso ho le foto solo del lato destro.

Occre Pacific 231 1/32 P1012707

Occre Pacific 231 1/32 P1012718

Occre Pacific 231 1/32 P1012719

Occre Pacific 231 1/32 P1012730

Occre Pacific 231 1/32 P1012727

Occre Pacific 231 1/32 P1012728

wrighi
Nuovo Utente
Nuovo Utente


Torna in alto Andare in basso

Occre Pacific 231 1/32 Empty Re: Occre Pacific 231 1/32

Messaggio Da wrighi Ven 19 Feb 2021 - 0:15

ultime foto della locomotiva dal mio banco di lavoro, ho montato tutti i leverismi.
adesso passo a costruire il tender.

Occre Pacific 231 1/32 P1012734

Occre Pacific 231 1/32 P1012737

Occre Pacific 231 1/32 P1012738

Occre Pacific 231 1/32 P1012739

Occre Pacific 231 1/32 P1012740

Occre Pacific 231 1/32 P1012741

Occre Pacific 231 1/32 P1012742


wrighi
Nuovo Utente
Nuovo Utente


Torna in alto Andare in basso

Occre Pacific 231 1/32 Empty Re: Occre Pacific 231 1/32

Messaggio Da wrighi Gio 25 Feb 2021 - 11:34

qualche foto del tender in costruzione.

Occre Pacific 231 1/32 P1012765

Occre Pacific 231 1/32 P1012767

Occre Pacific 231 1/32 P1012772

Occre Pacific 231 1/32 P1012773

una mano di primer

Occre Pacific 231 1/32 P1012779

Occre Pacific 231 1/32 P1012780


sotto la ghiaia ho messo 2cm di polistirolo anche per non avere troppo peso.

Occre Pacific 231 1/32 P1012781

Occre Pacific 231 1/32 P1012785

ho montato i led


Occre Pacific 231 1/32 P1012787

Occre Pacific 231 1/32 P1012788

le linguette per prendere corrente dalle ruote

Occre Pacific 231 1/32 P1012790

Occre Pacific 231 1/32 P1012800

Occre Pacific 231 1/32 P1012802

Occre Pacific 231 1/32 P1012804

Occre Pacific 231 1/32 P1012810




wrighi
Nuovo Utente
Nuovo Utente


Torna in alto Andare in basso

Occre Pacific 231 1/32 Empty Re: Occre Pacific 231 1/32

Messaggio Da Marini Claudio Gio 25 Feb 2021 - 21:20

Spettacolare lavoro, complimenti Occre Pacific 231 1/32 109716
Claudio cheers
Marini Claudio
Marini Claudio
Collaboratore sostenitore
Collaboratore sostenitore


Torna in alto Andare in basso

Occre Pacific 231 1/32 Empty Re: Occre Pacific 231 1/32

Messaggio Da wrighi Gio 25 Feb 2021 - 22:19

Grazie!!!
un breve video fatto sul binario di camera

https://vimeo.com/515959654

wrighi
Nuovo Utente
Nuovo Utente


Torna in alto Andare in basso

Occre Pacific 231 1/32 Empty Re: Occre Pacific 231 1/32

Messaggio Da Walter Furlan Ven 26 Feb 2021 - 10:41

Un capolavoro 👏👏🚂🚂
Walter Furlan
Walter Furlan
Moderatore
Moderatore


A wrighi piace questo messaggio.

Torna in alto Andare in basso

Occre Pacific 231 1/32 Empty Re: Occre Pacific 231 1/32

Messaggio Da wrighi Ven 26 Feb 2021 - 10:47

Walter Furlan ha scritto:Un capolavoro 👏👏🚂🚂

ti ringrazio!! l'ho costruita in circa un mese, poco meno.
però ammetto che mi ha leggermente drogato, qualche notte ho visto sorgere il sole.

wrighi
Nuovo Utente
Nuovo Utente


Torna in alto Andare in basso

Occre Pacific 231 1/32 Empty Re: Occre Pacific 231 1/32

Messaggio Da wrighi Sab 27 Feb 2021 - 1:46

alcune foto fatte in esterno.

Occre Pacific 231 1/32 P1012936

Occre Pacific 231 1/32 P1012940

Occre Pacific 231 1/32 P1012939

Occre Pacific 231 1/32 P1012943

Occre Pacific 231 1/32 P1012948

Occre Pacific 231 1/32 P1012952

Occre Pacific 231 1/32 P1012962

Occre Pacific 231 1/32 P1012964

wrighi
Nuovo Utente
Nuovo Utente


Torna in alto Andare in basso

Occre Pacific 231 1/32 Empty Re: Occre Pacific 231 1/32

Messaggio Da wrighi Dom 28 Feb 2021 - 12:32

un nuovo video per testare quanta forza ha la nuova locomotiva Pacific per trainare 2 vagoni Passengers coach

https://vimeo.com/517739686

wrighi
Nuovo Utente
Nuovo Utente


Torna in alto Andare in basso

Occre Pacific 231 1/32 Empty Re: Occre Pacific 231 1/32

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Torna in alto



Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
