WINDSTORM 45 (Mav52)

Buonasera a tutti,

dopo un pò di tempo di assenza "parlata" nel forum ho visto in vari forum un progetto che mi ha preso subito e sono partito.Ho inoltrato la richiesta via mail dei piani di costruzione del Windstorm 45 di Philippe HOF e appena arrivati ho iniziato a scaricare tutto il cartaceo in pdf. Il lavoro di collage delle varie pagine non è stato semplicissimo anche perché c'era da ritagliare ed attaccare 32 pagine A4 dove sono stampate tutte le parti relative a chiglia, ordinate e sovrastruttura. Altrettante sono relative alla parte accessori del ponte. Anche se nasce come dinamico, lo farò squisitamente statico per un posto speciale nella ... sala trofei. Anche per il fatto che userò pelli speciali per le sellerie e prendisole, quindi in acqua andrebbe tutto a schifìììo...
Indico alcune informazioni:

Nome: Windstorm 45
Tipo: Yacht Cabin Cruiser
Dim.: 700 x 200 x 190 mm/f.t.
Peso: 1.9 kg
Scala: 1:18
Tipo costruzione: Autocostruzione
Progetto: Philippe HOF

Ora vi posto una serie di foto per aspettarmi i vostri consigli:


questo è il ...reale dal quale Philippe ha derivato il Windstorm 45

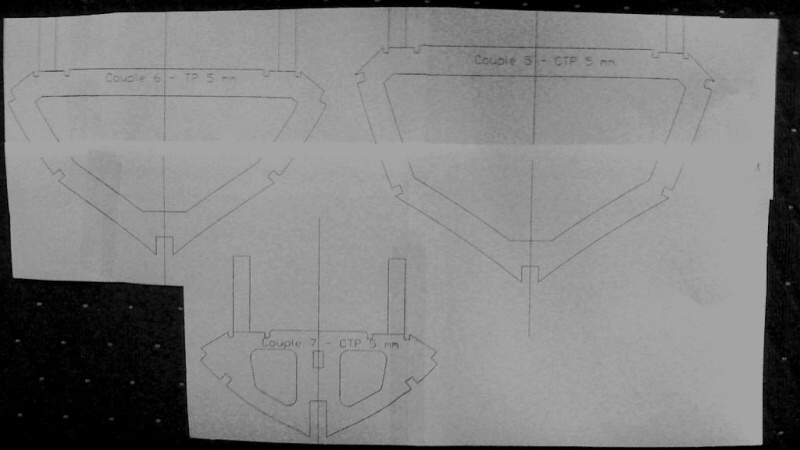

A0 suddiviso in 32 x A4 per poter riportare i pezzi su compensato


stampa delle dime


riporto su compensato da 5mm


inizio assemblaggio sul mio ... artigianale scaletto!


Per ora vi lascio ai commenti, tenendo a mente che, come sapete, lavoro con archetto traforo, limette, carta vetro, e sul tavolo della cucina ... Alla prossima !!

Mav

Ciao Mav, ho spostato l'argomento nella sezione corretta, seguirò con molto piacere il tuo cantiere.
Buon proseguimento.

Cantiere molto interessante da seguire, buon lavoro.
Credo che la cosa più difficile da fare è quella a prua.
ciao

Ciao Mav
vai che ti seguiamo

Mi sono portato un pò avanti con il lavoro e la cosa più difficile che mi ha portato via tanto tempo, differentemente da quello che pensava Vincenzo, sono state le due codine di poppa che vanno a morire sulla spiaggetta!! Comunque quando sarà in fase di stuccatura e carteggio spero di sistemare il tutto.

Un pò di foto....

particolare della prua con assemblaggio listelli


questo è il primo scalino per l'accesso alla spiaggetta


... la parte della prua


... il cosiddetto "prendisole" dove andranno posizionati i due lettini di poppa ...


... inizio montaggio delle piastre della chiglia ...

Alla prossima !!

Mav

Ciao MAV, anch'io sto facendo lo stesso modello ma con qualche variante. Confermo che ho avuto qualche difficoltà anch'io nel fare le due codine.
Stai facendo un ottimo lavoro, vedrai che il il risultato sarà uno splendore!.

Hai notato che il WS45 non è proprio uguale al Sarnico Spyder nella forma delle codine? io me ne sono accordo dopo altrimenti lo avrei fatto uguale al Sarnico.

Anche l'arredamento del ponte è diverso: io lo sto facendo invece più simile al Sarnico.

Ciao e buon modellismo.

Altre foto

... chiusura delle piastre della chiglia a prua ...


... vista finale da babordo.


Stessa cosa è successa a me. Quando ho fatto caso in dettaglio alle codine era troppo tardi ... Comunque il Sarnico Spyder oltre alla poppa/spiaggetta (che è più squadrata) ha il parabrezza di un altro disegno ed anche la pendenza verso prua è più pronunciata. Probabilmente verranno dei modelli unici ai quali protremmo anche dare un mome prorpio!

Tu a che punto sei? Lo stai facendo sulla stessa scala? Non ho visto il tuo WIP.

Un saluto

Io lo sto facendo in scala ridotta per non superare i 50 cm che mi hanno concesso moglie e nuora, e poi sarà motorizzato con un idrogetto.

Ecco il mio WIP
http://www.forumscuoladimodellismo.com/t7850-yacht-cabin-cruiser-ws45-by-etabeta

Ciao e buon lavoro

Ciao, ti seguo con molto interesse
Claudio

anche io sto seguendo con interesse, finito e lucidato a specchio sarà uno spettacolo
ciao, enzo

Salve a tutti. Un pò di aggiornamenti su questo bellissino Open Yacht chiamato da Hof Windstorm 45. In effetti è ispirato al Sarnico Spyder ed appunto per questo ho voluto modificarlo un pò tanto da avvicinarmi (si fa per dire) alla barca dei cantieri italiani.

Vai con le foto !


vista di poppa dopo lo stucco spray con il doghettato del pavimento del pozzetto solo appoggiato


una vista di prua con i due baffetti che simulano le scanalature del Sarnico


questo è il sedile del pilota: compensato da 4mm e neoprene da 2mm


incollaggio della pelle sul supporto del sedile pilota


schienale finito ed appoggiato al suo posto


Gli oblò delle fiancate non potrò farli come da progetto in quanto non ho l'attrezzatura necessaria per cui mi sono inventato un montaggio utilizzando cartoncino platicato che è sottilissimo ma nello stesso tempo resistente. Dopo il montaggio sulla fiancate passerò un pò di abrasiva per stondare il più possibile i bordi e poi all'interno inserirò un folietto di trasparente scuro. Ho fatto una prova su un pezzo di legno e devo dire che l'aspetto finale non è male.

Per il momento mi fermo un pò anche perché c'è da lavorare ..... per portare un pò di soldini a casa!

Mav

Complimenti Mav, ottimo lavoro

Complimenti anche da parte mia!
E' interessante scoprire come stiamo facendo lo stesso modello ma nello stesso tempo lo stiamo interpretando ciascuno a modo suo!

I cuscini che stai facendo sono molto realistici.

Buon modellismo

Si grazie Stefano, con il copia ed incolla per postare le foto alla fine non tieni più il numero ...

@ etabeta: si in effetti i due modelli derivano dallo stesso progetto (Hof) però mi stuzzicava di più la barca vera dalla quale deriva il progetto. Stiamo facendo due modelli unici!

Inserisco l'ultima foto eliminata


Questi sono i due divani del pozzetto finiti.

Alla prossima

Mav

Bel lavoro ti seguo con interesse. Luigi

Buonasera a tutti,
con un pò di pace e pazienza ho completato la parte relativa al doghettato del pozzetto e spiaggetta di poppa

Un pò di foto:


i due gradini che dal pozzetto portano ai prendisole e spiaggetta di poppa


la passerella tra i cuscini, i tre gradini e la spiaggetta a poppa


ho deciso di realizzare anche il tavolo tra i due divani così come sul Sarnico e l'ho fatto aperto. Infatti sale a molla dal pavimento e viene bloccato. Dopo l'utilizzo si sblocca e si fa riscndere nel suo alloggiamento.


altra vista del tavolo

Ora vado a vedere se è asciutta la terza mano di stucco spray e ricarteggiare ancora e ancora. Lo devo rendere liscio come uno specchio in quanto con la vernice lucida finale qualsiasi peletto messo male viene fuori come un cazzotto in un occhio ...

Alla prossima

Mav

Interessante il tavolo a scomparsa. Non lo avevo notato sulle foto del sarnico.
I listelli del pagliolato sono incollati su un supporto oppure li hai disegnati direttamente sul tranciato che hai usato?
Che essenza hai usato?

Ciao e buon modellismo

Ciao Mav, complimenti, molto molto bello!!

Ciao Mav,mi associo nel farti i complimenti,bel lavoro Luigi

Buongiorno a tutti!
Altro piccolo step in avanzamento dei lavori del Windstorm (alias Sarnico Spyder).
Guardando un pò di foto in rete del Sarnico e visto che lo sto realizzando statico e non dinamico come vorrebbe il progetto di Hof, sono capitato su questa foto dello scalandr...ino di poppa ( o passerella):

Scalandrone Sarnico Spyder

Mi ha subito attratto l'idea di poterlo realizzare anche sulla barca e così, senza stare li a pensare se, come, ma ecc dato lo stato già avanzato del lavoro (prima mano di vernice) ho preso un taglierino con lama nuova e pian pianino ho realizzato lo sportello a scomparsa nella discesa di poppa lato sinistro come recita la foto. Diciamo che il risultato mi sembra accettabile anche per il fatto che ho utilizzato tutto materiale di risulta di altri kit, sia aerei che navali.

Vediamo un pò di foto:


questa è l'apertura creata in poppa


la passerella assemblata con materiale di scarto di altri kit (ottone, o similare, in lastrine degli stampi accessori)


tutte le parti dello scalndrino


Voglio chiedervi una cosa: da come si può parzialmente vedere dalla prima foto (porzione della poppa con l'apertura realizzata) la prima mano di verniciatura (comune smalto acrilico del colore che avevo deciso inizialmente per la parte superiore dello scafo) mi ha lasciato completamente ... basito! Sebbene abbia carteggiato, stuccato, ricarteggiato e ristuccato sino a rendere lo scafo una lastra di vetro, dopo l'asciugatura della vernice esce fuori questo:



Sono larghe anche un paio di mm (profonde non più di 1 o 2 decimi) che non riesco a capire come possano uscire fuori. Il tavolato è una lastrina di betulla da 1,5 mm già liscia per conto suo in più 2-3 mani di turapori, stucco spay, stucco in pasta e tanta tanta carta abrasiva dalla 100 fino alla 1200 ...

Che ne pensate?

A presto

Mav

Ciao Mav,
molto bella la passerella!!

la verniciatura come l'hai fatta? a pennello?
vedendo la foto sembra che il colore non si sia "aggrappato", come se il pennello, passando lo abbia tolto...

Ciao Stefano,
no la vernice è data a spruzzo. A pennello uso gli smalti su particolari piccoli che non danno la visibilirà alle "striature" tipiche della setola. E' come se avesse amplificato delle micro striature lasciate, chessò, dalla grana della carta abrasiva di finitura anche se con una grana 800-1000. Potevo capire se avessi verniciato dopo una carta abrasiva da 100 o addirittuta 80, ma ti dico che vedendo le superfici con luce contro a raso era tutto perfettamente liscio ...

mav, non credo che sia un problema di righe dovute alla carteggiatura, sono troppo grosse....

il difetto si è presentato durante la verniciature o te ne sei accorto una volta asciugata la vernice?

Come dicevo, appena passata la vernice era tutto uno specchio, liscio come l'olio! Mi sono detto che se questa era la prima mano ed era pefetta, stavo a cavallo per le altre. Questo modello "esige" una verniciatura specchiata come se lo immergessi in un bagno di vetro fuso e lo tirassi su a scolare ...
Dopo l'asciugatura il caos. Ma è su tutte le superfici: orizzontali, verticali, oblique non c'+ un pezzo che non abbia crepe.

Mav

Molto carina l'idea dello sportello che nasconte la passerella. Anche quella è molto carina.
Per la verniciatura non saprei. Forse senza volerlo tu o qulacuno ha toccato la superficie con qualcosa mentre era ancora fresca. Sembrano quasi delle striature di un piumina per spolverare.

A me è successo un incidente simile ma era dovuto ad un contatto con la mia manica. Io ho tolto tutto e poi ho riverniciato.

Mi dispiace per te, dato che stai facendo un modello splendido.

Un'ultima cosa: guarda casp e senza esserci messi d'accordo prima stiamo usando colori abbastanza simili sulla tolda      le murate però saranno diverse
