Corazzata Palestro (magnani claudio)

+14
gino arcuri
eRetico
luigi43
enzo44
Marini Claudio
ErPiotta71
itn40763
unimatrix0
jjsimy
cvincenzo54
Walter Furlan
Armando54
picogio'
magnani claudio
18 partecipanti

Pagina 1 di 6 1, 2, 3, 4, 5, 6  Successivo

Andare in basso

Corazzata Palestro (magnani claudio) Empty Corazzata Palestro (magnani claudio)

Messaggio Da magnani claudio Ven 8 Nov 2013 - 15:52

Ciao a tutti, penso d'aver trovato il prossimo modello, si tratta della corazzata Palestro, da realizzare in scala 1:100 (sono ancora incerto, viste le dimensioni notevoli potrei ripiegare alla scala 1:150) inoltre la documentazione è decisamente scarsa, in pratica ho
solo quanto inserito nel volume edito dall'Ufficio Storico della Marina dedicato alle corazzate Italiane. Questa la descrizione della nave

Le due corazzate della classe Principe Amedeo e Palestro, furono le ultime fregate corazzate costruite in legno ad entrare in servizio nella MM.

Corazzata Palestro (magnani claudio) Img_0810

CARATTERISTICHE GENERALI

Dislocamento       c.n. 5.847 t. p.c.6.419 t.
DIMENSIONI
Lunghezza p.p      79,32 m.
Larghezza max.     17,31 m.
Immersione c.n.     7,48 m.
SCAFO
in legno con elementi in ferro
PROTEZIONE
Verticale        max 220 mm
Ridotti           152-140 mm
Torretta di comando 60 mm
APPARATO MOTORE
Generatori    6 caldaie parallelepipede
Macchina     1 motrice alternativa a bielle rovesciate
Potenza nominale  900 hp
potenza indicata   3.130 hp
Velocità max        13 nodi
Combustibile         carbone
Autonomia            1.780 miglia a 10 nodi
ATTREZZATURA VELICA
Brigantino a palo
ARMAMENTO
1 cannone da 28 cm rigato ad avancarica
6 cannoni da 25 cm      "     "         "
6 cannoni da sbarco da 8 cm
4 mitragliatrici
Costruttore   Regio Arsenale, San Bartolomeo, Spezia
Impostata 8/1865
Varata 2-10-1871
in servizio dal 11-7-1875 al 15-4-1900

Corazzata Palestro (magnani claudio) Img_0811
Corazzata Palestro (magnani claudio) Img_0812

Spero di trovare altra documentazione, altrimenti pazienza.

magnani claudio
Utente Veterano
Utente Veterano


Torna in alto Andare in basso

Corazzata Palestro (magnani claudio) Empty Re: Corazzata Palestro (magnani claudio)

Messaggio Da picogio' Ven 8 Nov 2013 - 16:57

ciao Claudio , qualcosa si muove finalmente , verrò a vedere da vicino la posa delle prime pietre , ciao Giovanni
picogio'
picogio'
Forumnauta
Forumnauta


Torna in alto Andare in basso

Corazzata Palestro (magnani claudio) Empty Re: Corazzata Palestro (magnani claudio)

Messaggio Da magnani claudio Gio 21 Nov 2013 - 11:59

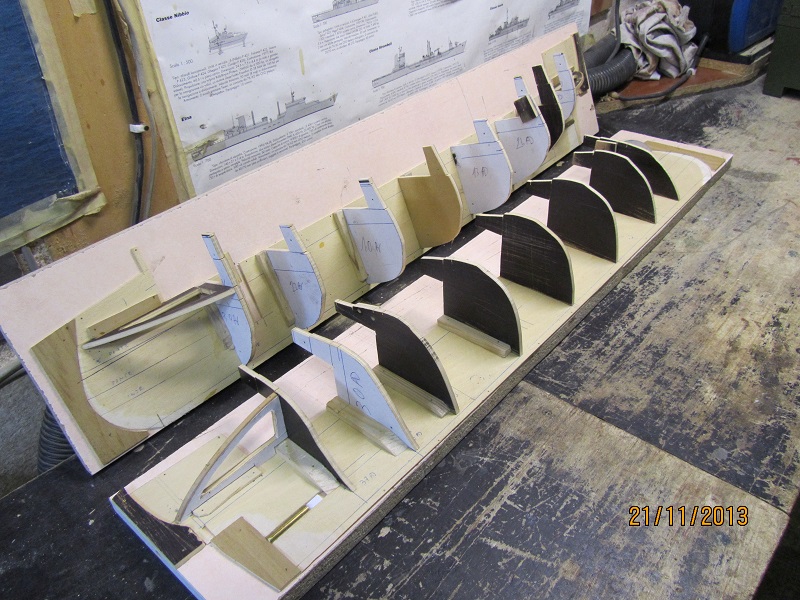

Ciao a tutti, sono partito, io sono come i diesel, parto lento poi piano piano entro a regime, veniamo al modello anche questo sarà realizzato unendo i due semiscafi, come in quasi tutte le mie costruzioni, in questo caso la scelta era obbligata, mancando le linee d'acqua dovrò via via aggiornare lo scheletro in corso d'opera, come sempre il tutto sembra piuttosto raffazzonato, ma questa è la mia filosofia: non fare niente che non sia necessario e quello che non si vede non si fa.

Corazzata Palestro (magnani claudio) Img_0930



Corazzata Palestro (magnani claudio) Img_0932

magnani claudio
Utente Veterano
Utente Veterano


Torna in alto Andare in basso

Corazzata Palestro (magnani claudio) Empty Re: Corazzata Palestro (magnani claudio)

Messaggio Da Armando54 Gio 21 Nov 2013 - 13:18

Ciao Claudio, questo è un altro dei tuoi cantieri che seguiro con molta attenzione!!
Buona continuazione.

_________________
Corazzata Palestro (magnani claudio) 911892 Armando



Corazzata Palestro (magnani claudio) Progre10Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Corazzata Palestro (magnani claudio) Progre10Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
Corazzata Palestro (magnani claudio) Progre10E-mail moderazione: moderazione@scuoladimodellismo.it
Armando54
Armando54
Moderatore sostenitore
Moderatore sostenitore


Torna in alto Andare in basso

Corazzata Palestro (magnani claudio) Empty Re: Corazzata Palestro (magnani claudio)

Messaggio Da Walter Furlan Gio 21 Nov 2013 - 13:38

Ok Claudio e buon modellismo
Walter Furlan
Walter Furlan
Moderatore
Moderatore


Torna in alto Andare in basso

Corazzata Palestro (magnani claudio) Empty Re: Corazzata Palestro (magnani claudio)

Messaggio Da cvincenzo54 Gio 21 Nov 2013 - 14:25

Molto interessante il doppio scafo ti seguirò molto volentieri.
ciao

_________________
L'uomo non smette di giocare perché invecchia, ma invecchia perché smette di giocare.
(George Bernard Shaw)
cvincenzo54
cvincenzo54
Collaboratore sostenitore
Collaboratore sostenitore


Torna in alto Andare in basso

Corazzata Palestro (magnani claudio) Empty Re: Corazzata Palestro (magnani claudio)

Messaggio Da jjsimy Gio 21 Nov 2013 - 14:35

Ciao Claudio, posso chiederti coma mai hai deciso di realizzarla con il mezzo scafo? che vantaggi ti porta?

_________________
Ciao  Stefano

Non arrenderti mai, perché quando pensi che sia tutto finito, è il momento in cui tutto ha inizio. (Jim Morrison)

Corazzata Palestro (magnani claudio) Progre10Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Corazzata Palestro (magnani claudio) Progre10Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
Corazzata Palestro (magnani claudio) Progre10E-mail moderazione: moderazione@scuoladimodellismo.it
jjsimy
jjsimy
Moderatore sostenitore
Moderatore sostenitore


Torna in alto Andare in basso

Corazzata Palestro (magnani claudio) Empty Re: Corazzata Palestro (magnani claudio)

Messaggio Da magnani claudio Gio 21 Nov 2013 - 18:08

Ciao Stefano, ho cominciato ad usare questo sistema per costruire la torpediniera Pegaso,(scafo molto lungo e stretto) avevo paura che, con il sistema tradizionale, lo scafo potesse svergolarsi, non volendo usare il classico pane e burro, con il quale non mi trovo, non c'erano altre alternative, mi sono trovato cosi bene che non l'ho più abbandonato.

magnani claudio
Utente Veterano
Utente Veterano


Torna in alto Andare in basso

Corazzata Palestro (magnani claudio) Empty Re: Corazzata Palestro (magnani claudio)

Messaggio Da unimatrix0 Gio 21 Nov 2013 - 18:50

Ciao Claudio, altro capolavoro in cantiere Very Happy
Ciao Bruno
unimatrix0
unimatrix0
Collaboratore sostenitore
Collaboratore sostenitore


Torna in alto Andare in basso

Corazzata Palestro (magnani claudio) Empty Re: Corazzata Palestro (magnani claudio)

Messaggio Da jjsimy Gio 21 Nov 2013 - 19:11

Grazie Claudio per la risposta,
questa tecnica non la conosco, sarà molto interessante seguire il tuo cantiere.

_________________
Ciao  Stefano

Non arrenderti mai, perché quando pensi che sia tutto finito, è il momento in cui tutto ha inizio. (Jim Morrison)

Corazzata Palestro (magnani claudio) Progre10Regolamento Forum: http://www.forumscuoladimodellismo.com/regolamento-f8/regolamento-del-forum-t274.htm
Corazzata Palestro (magnani claudio) Progre10Guida pubblicazione video e immagini: http://www.forumscuoladimodellismo.com/guida-alla-pubblicazione-delle-immagini-f12/
Corazzata Palestro (magnani claudio) Progre10E-mail moderazione: moderazione@scuoladimodellismo.it
jjsimy
jjsimy
Moderatore sostenitore
Moderatore sostenitore


Torna in alto Andare in basso

Corazzata Palestro (magnani claudio) Empty Re: Corazzata Palestro (magnani claudio)

Messaggio Da itn40763 Gio 21 Nov 2013 - 21:30

Ciao Claudio

Ti seguirò anche io perché è un metodo che non conosco.

Ciao Rino
itn40763
itn40763
Utente Appassionato
Utente Appassionato


Torna in alto Andare in basso

Corazzata Palestro (magnani claudio) Empty Re: Corazzata Palestro (magnani claudio)

Messaggio Da ErPiotta71 Gio 21 Nov 2013 - 22:08

Non ci ho mai pensato che più lo scafo è stretto più può svergolarsi!
Ma di sicuro con il tuo sistema è impossibile che si svergola Smile

Molto interessante anche se forse ci vuole un poco più di tempo per farla.
ErPiotta71
ErPiotta71
Forumnauta
Forumnauta


Torna in alto Andare in basso

Corazzata Palestro (magnani claudio) Empty Re: Corazzata Palestro (magnani claudio)

Messaggio Da magnani claudio Ven 22 Nov 2013 - 11:46

Ciao a tutti, questo metodo non l,ho inventato io, credo sia seguito soprattutto dai modellisti del nord Europa, in effetti è abbastanza lungo, ma lo sarebbe altrettanto dovendo inserire nello scheletro tradizionale diversi longheroni longitudinali, unico modo per evitare il rischio di svergolamento o di curvatura dello scafo.

magnani claudio
Utente Veterano
Utente Veterano


Torna in alto Andare in basso

Corazzata Palestro (magnani claudio) Empty Re: Corazzata Palestro (magnani claudio)

Messaggio Da Marini Claudio Ven 22 Nov 2013 - 12:46

Sono curioso di vedere gli sviluppi del cantiere, complimenti
Claudio cheers
Marini Claudio
Marini Claudio
Collaboratore sostenitore
Collaboratore sostenitore


Torna in alto Andare in basso

Corazzata Palestro (magnani claudio) Empty Re: Corazzata Palestro (magnani claudio)

Messaggio Da magnani claudio Sab 23 Nov 2013 - 16:55

Ciao a tutti, ho cominciato a fasciare lo scafo,

Corazzata Palestro (magnani claudio) Img_0937

Corazzata Palestro (magnani claudio) Img_0938

Corazzata Palestro (magnani claudio) Img_0939

magnani claudio
Utente Veterano
Utente Veterano


Torna in alto Andare in basso

Corazzata Palestro (magnani claudio) Empty Re: Corazzata Palestro (magnani claudio)

Messaggio Da magnani claudio Mar 26 Nov 2013 - 12:07

Ciao a tutti, il lavoro va avanti, ho staccato i due semiscafi e li ho incollati, e, come di norma ho fasciato l'interno con garza incollata con vinavil, come si vede prua e poppa sono ancora indietro, sarà il prossimo passo.

Corazzata Palestro (magnani claudio) Img_0940

Corazzata Palestro (magnani claudio) Img_0941

Corazzata Palestro (magnani claudio) Img_0942

Corazzata Palestro (magnani claudio) Img_0943

Corazzata Palestro (magnani claudio) Img_0944

magnani claudio
Utente Veterano
Utente Veterano


Torna in alto Andare in basso

Corazzata Palestro (magnani claudio) Empty Re: Corazzata Palestro (magnani claudio)

Messaggio Da magnani claudio Ven 29 Nov 2013 - 18:39

ciao a tuti, altro passo, ho colato all'interno dello scafo della resina poliestere, questa, travasando da un semiscafo all'altro, rende impossibile un eventuale distacco, anche prua e poppa cominciano a prendere forma.

Corazzata Palestro (magnani claudio) Img_0954

Corazzata Palestro (magnani claudio) Img_0955


Corazzata Palestro (magnani claudio) Img_0957

Corazzata Palestro (magnani claudio) Img_0958

magnani claudio
Utente Veterano
Utente Veterano


Torna in alto Andare in basso

Corazzata Palestro (magnani claudio) Empty Re: Corazzata Palestro (magnani claudio)

Messaggio Da magnani claudio Ven 20 Dic 2013 - 14:21

Ciao a tutti, il lavoro prosegue con il ponte di coperta e i cannoni di batteria (semplificati, tanto non si vedono)

Corazzata Palestro (magnani claudio) Img_0974
Corazzata Palestro (magnani claudio) Img_0975
Corazzata Palestro (magnani claudio) Img_1014
Corazzata Palestro (magnani claudio) Img_1015

magnani claudio
Utente Veterano
Utente Veterano


Torna in alto Andare in basso

Corazzata Palestro (magnani claudio) Empty Re: Corazzata Palestro (magnani claudio)

Messaggio Da enzo44 Ven 20 Dic 2013 - 17:17

ciao, un sistema di costruzione veramente interessante, eseguito magistralmente
ciao, enzo   Corazzata Palestro (magnani claudio) 109716
enzo44
enzo44
Forumnauta
Forumnauta


Torna in alto Andare in basso

Corazzata Palestro (magnani claudio) Empty Re: Corazzata Palestro (magnani claudio)

Messaggio Da Walter Furlan Sab 21 Dic 2013 - 19:31

Ciao Claudio
Gran bel lavoro
Walter Furlan
Walter Furlan
Moderatore
Moderatore


Torna in alto Andare in basso

Corazzata Palestro (magnani claudio) Empty Re: Corazzata Palestro (magnani claudio)

Messaggio Da magnani claudio Gio 2 Gen 2014 - 17:20

Ciao a tutti, si va avanti, prua e poppa sono quasi a posto ed anche la cintura corazzata è fatta.

Corazzata Palestro (magnani claudio) Img_1016

Corazzata Palestro (magnani claudio) Img_1017
Corazzata Palestro (magnani claudio) Img_1018

magnani claudio
Utente Veterano
Utente Veterano


Torna in alto Andare in basso

Corazzata Palestro (magnani claudio) Empty Re: Corazzata Palestro (magnani claudio)

Messaggio Da luigi43 Gio 2 Gen 2014 - 17:47

Gran bel lavoro ti seguo con interesse ciao Luigi
luigi43
luigi43
Forumnauta
Forumnauta


Torna in alto Andare in basso

Corazzata Palestro (magnani claudio) Empty Re: Corazzata Palestro (magnani claudio)

Messaggio Da enzo44 Gio 2 Gen 2014 - 20:02

promette molto, molto bene
ciao, enzo
enzo44
enzo44
Forumnauta
Forumnauta


Torna in alto Andare in basso

Corazzata Palestro (magnani claudio) Empty Re: Corazzata Palestro (magnani claudio)

Messaggio Da magnani claudio Dom 26 Gen 2014 - 10:24

Ciao a tutti, con calma, il modello va avanti, impavesata, scalmotti, strutture del sottoponte di prua e di poppa.

Corazzata Palestro (magnani claudio) Img_1024

Corazzata Palestro (magnani claudio) Img_1025

Corazzata Palestro (magnani claudio) Img_1113

Corazzata Palestro (magnani claudio) Img_1114

Corazzata Palestro (magnani claudio) Img_1117

magnani claudio
Utente Veterano
Utente Veterano


Torna in alto Andare in basso

Corazzata Palestro (magnani claudio) Empty Re: Corazzata Palestro (magnani claudio)

Messaggio Da Walter Furlan Dom 26 Gen 2014 - 13:41

molto bella, mi piace
Walter Furlan
Walter Furlan
Moderatore
Moderatore


Torna in alto Andare in basso

Corazzata Palestro (magnani claudio) Empty Re: Corazzata Palestro (magnani claudio)

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Pagina 1 di 6 1, 2, 3, 4, 5, 6  Successivo

Torna in alto

- Argomenti simili


Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
