ciao a tutti
nel frattempo che mi torna la voglia di finire i modeli in costruzione
ho smontato e ricostruito il pantografo cnc ,
questa volta visto il risultato soddisfacente del primo,ho deciso di farlo
un po' piu' grande ma cercando di restringere le spese ed alleggerire i meccanismi
che rimangono ancora di ricupero visto che tutti gli ingranaggi,
li ho ricuperati da vecchie stampanti in demolizione
la scatola e' costuita con la struttura portante in legno per il piede tavolo,
con le fasce in mdf scatolato da 19mm. il piano e tutto in mdf da 19mm.
la struttura del ponte e costruita con tamburato di legno/mdf da 4mm.
le altre parti sono in mdf leggero.
la scatola ingranaggi e' costuita con 2 lastre di plexiglas tipo vetro da 4 mm.
cosi e piu' facile vedere i movimenti interni e mi e ho potuto fare tutta la foratura con la cnc vecchia

vista d'insieme


vista di fronte


la scatola che contiene il movimento chiocciola ,la ruota folle e accogliera' il motore
vista d'insieme


questa e la chiociola in bronzo con la ruota dentata
chiocciola in bronzo autocostruita
ruota dentata recuperata



mi sa che per oggi non riesco inserire altre foto oltre a queste
domani postero' altri particolari.


Tonino Virdis.

ciao tonino!
vedo che rinnovi i macchinari
ma lo usi solo per modellismo o anche per il lavoro?
un saluto e rimango in attesa di altre foto

ciao brad
lo uso per lavoro ma nasce per il modellismo
ma per lo piu' e solo un continuo fare esperienza
studio lavoro e hobbi per me e una sola cosa
Tonino.

aggiungo altre foto

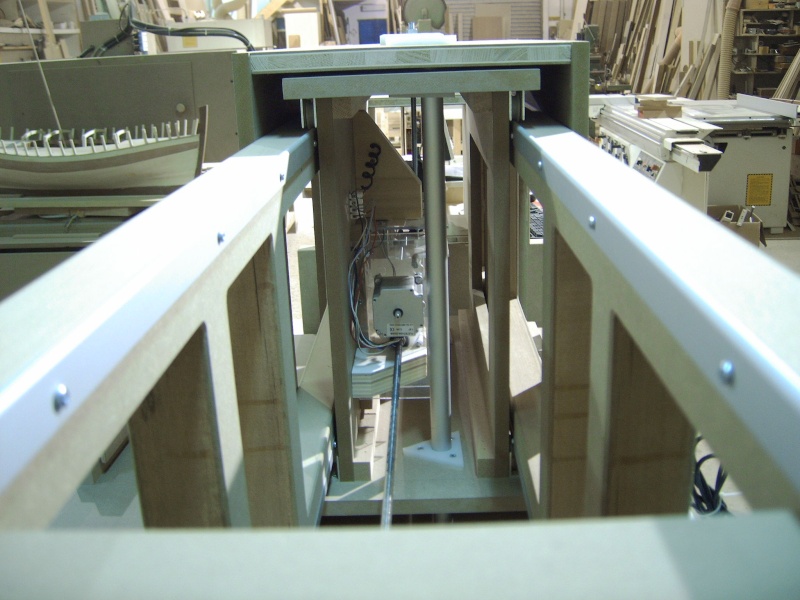

trave movimento asse x

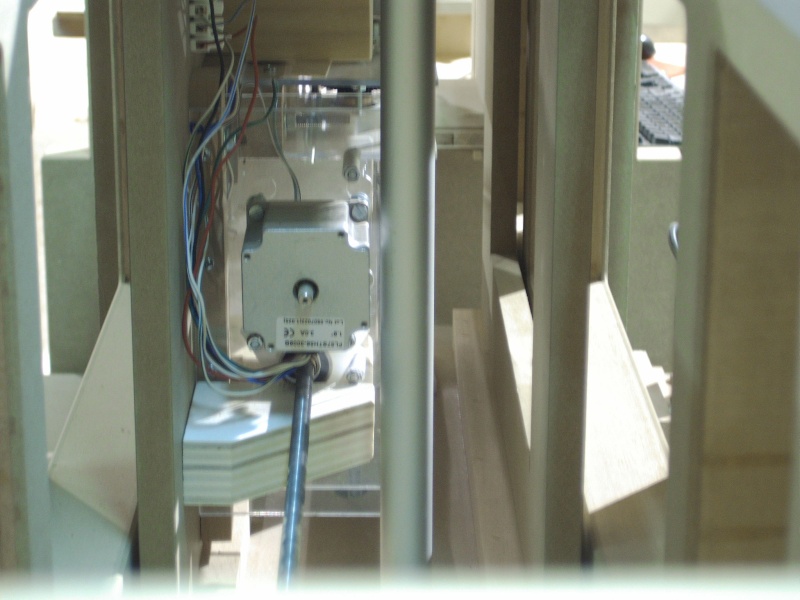

motore movimento asse x


finestra movimento x e z

ciao a tutti
ecco qualche altra foto dei pezzi che compongono
la scatola ingranaggi per il movimento,
tutti e tre gli assi montano la stessa chiocciola
e si arrampicano su una barretta filettata m 8

supporti in tefflon triangolari per facilitare la posizionatura sul tornio
dove fare la sede del cuscinetto


supporto forato e cuscinetto


cciocciola di bronzo il pezzo piu' complesso con la ruota dentata


la ciocciola fra i due supporti e cuscinetti


asse folle con ruota dentata


Tonino Virdis

Ciao Tonino anche se non scrivo ti seguo, mi piace come lavori.
Un saluto
Sandro

ciao santos grazie
ma anche tu non vai piano
mi piaerebbe seguire gli sviluppi del disegno che stai facendo
piu' nel dettaglio anche per confrontare i metodi
sto rivedendo il progetto di un gozzo da dei disegni passati da un amico
ma sono tutti sbagliati
sembrano fatti ad occhio per poi in fase costruttiva cercare altre soluzioni
non capisco come progettavano una cosa cosi'
ciao
Tonino

Ciao Tonino,
bella roba il tuo pantografo in legno.
Che finezza di realizzazione!!!!!!!!!!

I piani costruttivi sono i tuoi??

Luca

si luca il progetto e la costruzione
nonche alcune soluzioni per i movimenti sono solo miei
ciao
Tonino

Congratulazione tonino stai realizzando qualcosa veramente eccezzionale,anche a me piace realizzare utensili ,peccato che dopo tanti anni che ho frequentato bari per lavoro,
non frequento più, avrei avuto piacere di conoscerti,peccato che non ho seguito le prime realizzazione da te fatte come posso rimediare, ti dispiace se fai un repilogo dei passi precedenti un saluto aniello
P.S non capisco un tubo di eletronica
