COPIATORE DI FORME Empty COPIATORE DI FORME

Messaggio Da roberto73 Dom 8 Gen 2012 - 9:57

Salve a tutti
ho visto usare il copiatore di forme, non riuscendo a trovarlo nei brico, ho deciso di farmelo da me.
Preciso che è da fare con bacchette di acciaio da 1 mm, questa è una prova da me fatta ma ho usato le bacchette da 2 mm, risultando meno precisa, comunque l'idea la rende.
Attrezzatura impiegata: sega circolare, listelli da 10mm x 2mm di spessore, tenaglia, squadra, colla vinilica e mola.

taglio i listelli in legno
COPIATORE DI FORME Img_4238

assemblaggio listelli, la feritoia deve riportare lo spessore dei tondini di acciaio
COPIATORE DI FORME Img_4240

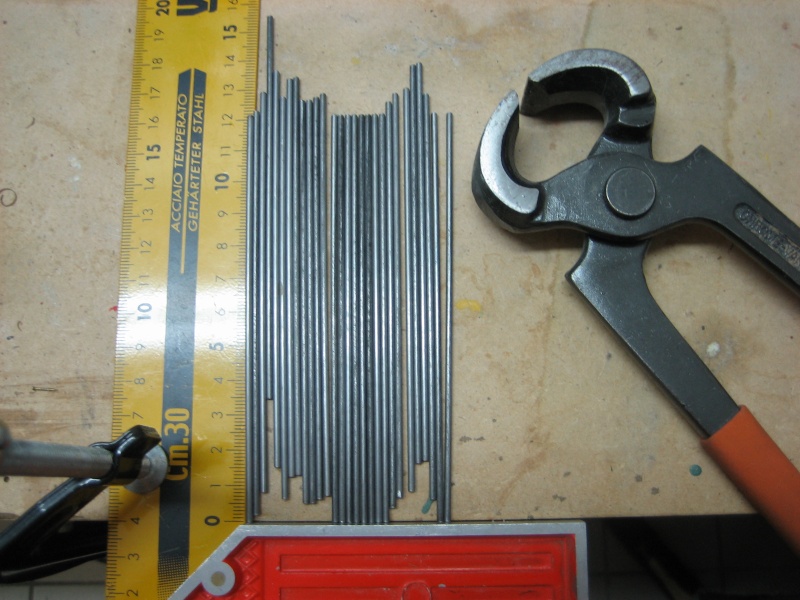

taglio dei tondini, le estremità le ho molate e riportato le misure uguali per tutti
COPIATORE DI FORME Img_4241

inserimento dei tondini e il copiatore è pronto per realizzare le forme che si ha bisogno
COPIATORE DI FORME Img_4310

ps: ripeto, i tondini di acciaio sono da realizzare da 1 mm, per riportare le forme in maniera più precisa.

un saluto, Roberto.
roberto73
roberto73
Utente Illuminato
Utente Illuminato


Torna in alto Andare in basso

COPIATORE DI FORME Empty Re: COPIATORE DI FORME

Messaggio Da Forlani daniel Dom 8 Gen 2012 - 15:33

Ciao Roberto, l'idea di realizzare un copiatore di forme e' sicuramente da elogiare, anche perché penso che il costo del materiale sia pressoché bassissimo, posso solo aggiungere che io ne acquistai uno in un brico center e non avevo superato le 5 euro, comunque complimenti per la tua realizzazione, alla prossima.
Un Saluto!!!!!!!! Very Happy
Forlani daniel
Forlani daniel
Utente sostenitore
Utente sostenitore


Torna in alto Andare in basso

COPIATORE DI FORME Empty Re: COPIATORE DI FORME

Messaggio Da roberto73 Dom 8 Gen 2012 - 16:23

ciao Daniel
lo avrei comperato anche, ma non lo riesco a trovare, sia nei brico, leroi merlen, e negozio di modellismo non c'è....
roberto73
roberto73
Utente Illuminato
Utente Illuminato


Torna in alto Andare in basso

COPIATORE DI FORME Empty Re: COPIATORE DI FORME

Messaggio Da Maruzzella Dom 8 Gen 2012 - 16:26

Buon pomeriggio Roberto, complimenti per la realizzazione del profilometro fatto i casa. COPIATORE DI FORME 55620
Volevo solo chiederti se avevi preso qualche accorgimento per evitare che gli aghi si sfilassero interamente dal supporto
Ti ringrazio.
Maru
Maruzzella
Maruzzella
Utente sostenitore
Utente sostenitore


Torna in alto Andare in basso

COPIATORE DI FORME Empty Re: COPIATORE DI FORME

Messaggio Da ErPiotta71 Dom 8 Gen 2012 - 17:56

E' quello che ho pensato anche io! Smile
Soprattutto quelle centrali qui i listelli hanno meno forza a premere sugli aghi.
ErPiotta71
ErPiotta71
Forumnauta
Forumnauta


Torna in alto Andare in basso

COPIATORE DI FORME Empty Re: COPIATORE DI FORME

Messaggio Da roberto73 Dom 8 Gen 2012 - 21:56

ciao Maruzzella
accorgimenti? no non ne ho presi, anche perchè non ne avevo mai visti prima, e avendolo visto nella costruzione di Nostromo61, mi è venuta l'idea di provare a realizzare le scialuppe della Victory con il suo metodo, anche perchè quelle che hanno messo nel ''kit'' lasciano a desiderare..., ma comunque su internet, ho visto quell'attrezzo in vendita a poco più di 20 euro, se propio non lo trovo in giro male che vada lo prenderò...,
il copiatore che ho fatto a dire il vero dovrei rifarlo della dimensione con aghi da 1 mm. e non 2 come ho fatto,essendo poco preciso, ho voluto fare una prova anche se a dire il vero il suo dovere lo farebbe abbastanza, e inoltre devo dire che anche nel mezzo gli aghi non scorrono a vuoto, devi proprio spingere bene per farli scorrere.
a presto , un saluto.
roberto73
roberto73
Utente Illuminato
Utente Illuminato


Torna in alto Andare in basso

COPIATORE DI FORME Empty Re: COPIATORE DI FORME

Messaggio Da gino arcuri Dom 8 Gen 2012 - 23:42

Ciao Roberto,

prova online su Utensileria Revelli. Saluti. Gino

_________________
Da piccolo ero molto attratto da tutto ciò che raffigurasse riproduzioni miniaturizzate;
principalmente affascinato dai vascelli con i loro cannoni, le loro vele e tutto quel groviglio di fili di cui non capivo molto e mi chiedevo se fossero veramente tutti necessari.
gino arcuri
gino arcuri
Utente sostenitore
Utente sostenitore


Torna in alto Andare in basso

COPIATORE DI FORME Empty Re: COPIATORE DI FORME

Messaggio Da aniello Lun 9 Gen 2012 - 0:02

Ciao a tutti ultimamente lo visto da leroin merlen lo vendeva sui sette euro mentre ora lo vende a qualcosina in più prima delle festività natalizie un cordiale saluto

Aniello
aniello
aniello
Forumnauta
Forumnauta


Torna in alto Andare in basso

COPIATORE DI FORME Empty Re: COPIATORE DI FORME
